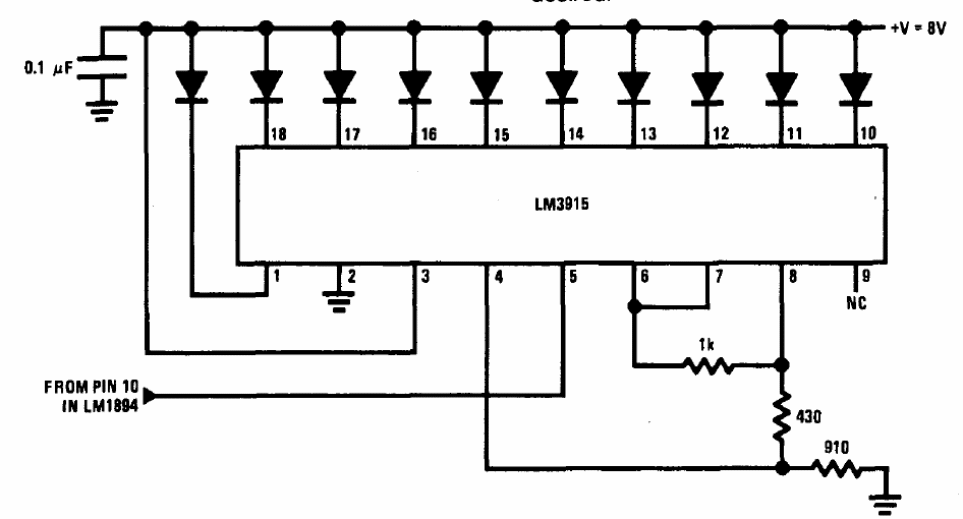

Este circuito foi obtido no Linear Applications Handbook da National Semiconductor de 1994. O LM3915 é um bargraph co 10 saídas onde a faixa dinâmica é determinada pelos resistores no pino 6, 7 e 8. Esta faixa pode ser alterada conforme a aplicação.
| Clique na imagem para ampliar |
