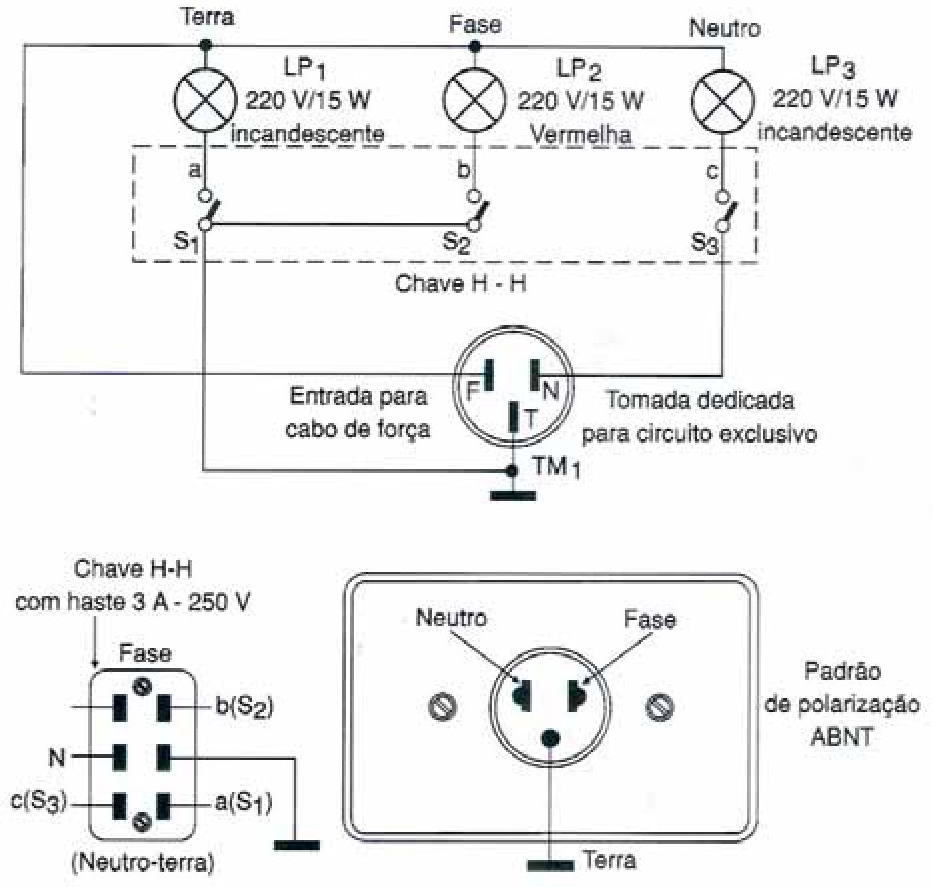

Com esse circuito é possível diagnosticar o estado dos contatos dos polos de uma tomada tripular energizada, usando-se como indicadores lâmpadas incandescentes comuns. Neste aparelho, as lâmpadas são ligadas em série com os polos correspondentes das tomadas TM/ e da rede de energia_ A tornada TM1 pode ser substituída por um cabo de força compatível com o sistema, e as ligações dos fios F-N-T obedecem ao padrão de polarização da ABNT. Na tornada TM1 também pode-se fazer o teste de cabo de forças.
O sistema de teste é operado pela chave HH e pelos interruptores S1, S2 e S3. Quando acionada a chave para cima, a lâmpada LP2 (vermelha) deverá acender, indicando "fase", conforme a polarização ABNT, e quando acionada para baixo, acenderão as lâmpadas LP1 e LP3. Em um bom aterramento, a lâmpada LP1 (terra) deverá acender com brilho próximo aos 100% quando comparada com o brilho da lâmpada "neutro" (LP3).
Para testar: conecte o cabo de força à tomada TM1 e em seguida a outra extremidade à. rede elétrica, dimensionada de acordo com a norma NBR 5410 da ABNT, Conforme a posição da chave HH as lâmpadas acenderão. Caso isso não aconteça, verifique se a rede elétrica está energizada ou se as lâmpadas estão boas.
Atenção: deve-se desconectar o cabo de força dos aparelhos alimentados pela tomada antes de realizar qualquer teste. José Vieira Neto Igarassu - PE - publicado na revista Eletrônica Total 124 de 2007.
