Eduardo M. Zorzenon - Araras — SP
O circuito consiste em um processador de eco digital de áudio e utiliza tecnologia CMOS com ótima resposta de frequência, baixo ruído e baixa distorção. O CI gera internamente um retardo (delay) do sinal de entrada em relação ao sinal de saída.
A tensão de alimentação recomendada é de 5 V, mas pode ficar na faixa de 4,5 V a 5,5 V. O potenciômetro P2 é responsável pelo tempo de retardo ou duração do eco, podendo chegar a 300 ms.

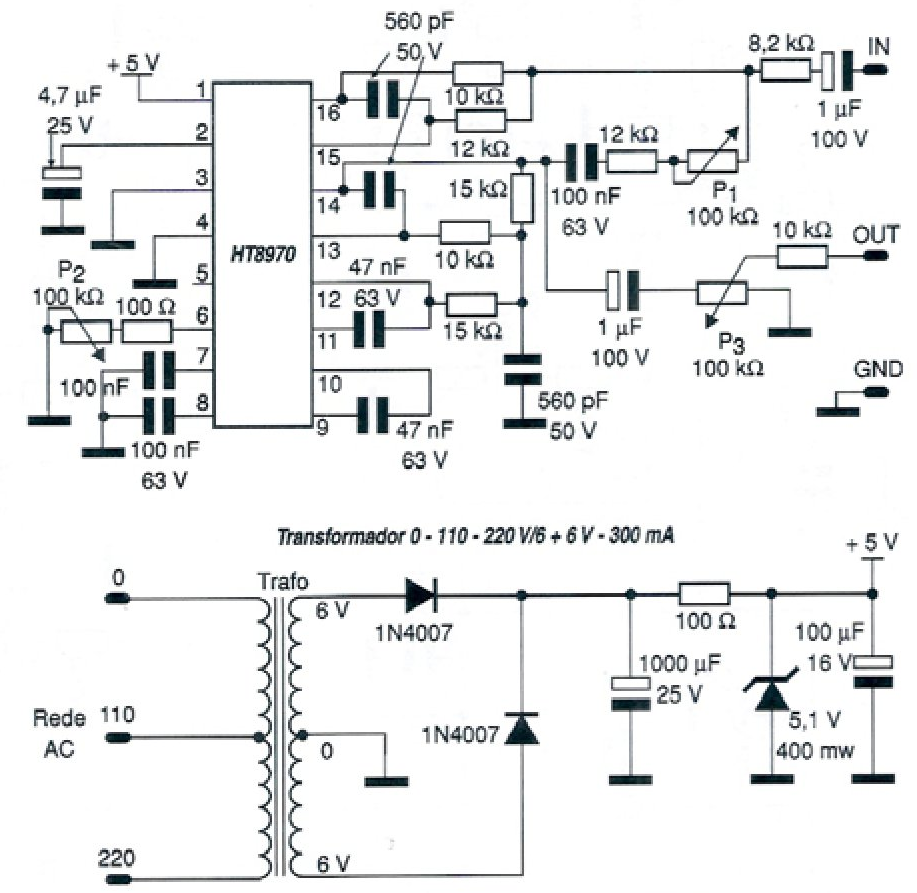

O potenciômetro P1 é responsável pelo tempo de repetição do som, podendo chegar a 600 ms. Finalmente, o potenciômetro P3 ajusta o nível de sinal de saída. Junto com diagrama do eco é dada a fonte de alimentação.
Observamos que o circuito opera com sinais de baixa intensidade e que, como se trata de montagem de áudio, os cabos de entrada e saída devem ser blindados. Projeto de Eduardo M. Zorzenon - Araras — SP publicado na revista Eletrônica Total 124 de 2007.
