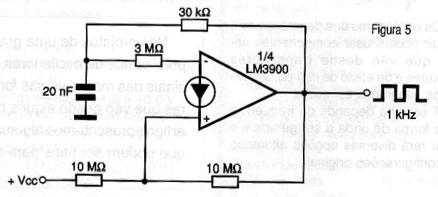

O circuito apresentado na figura 5 gera sinais retangulares com base em um amplificador operacional de transcondutância (Norton) do tipo LM3900, da National Semiconductor. Os valores dos componentes indicados para esta aplicação fazem-na gerar um sinal de 1 kHz, mas eles podem ser alterados desde que não seja ultrapassado o limite do amplificador operacional, que é de algumas centenas de quilohertz. O circuito deve ser alimentado com fonte simétrica de 6 a 12 V, e os demais amplificadores operacionais do LM3900, que é quádruplo, podem ser aproveitados para outra finalidade.
