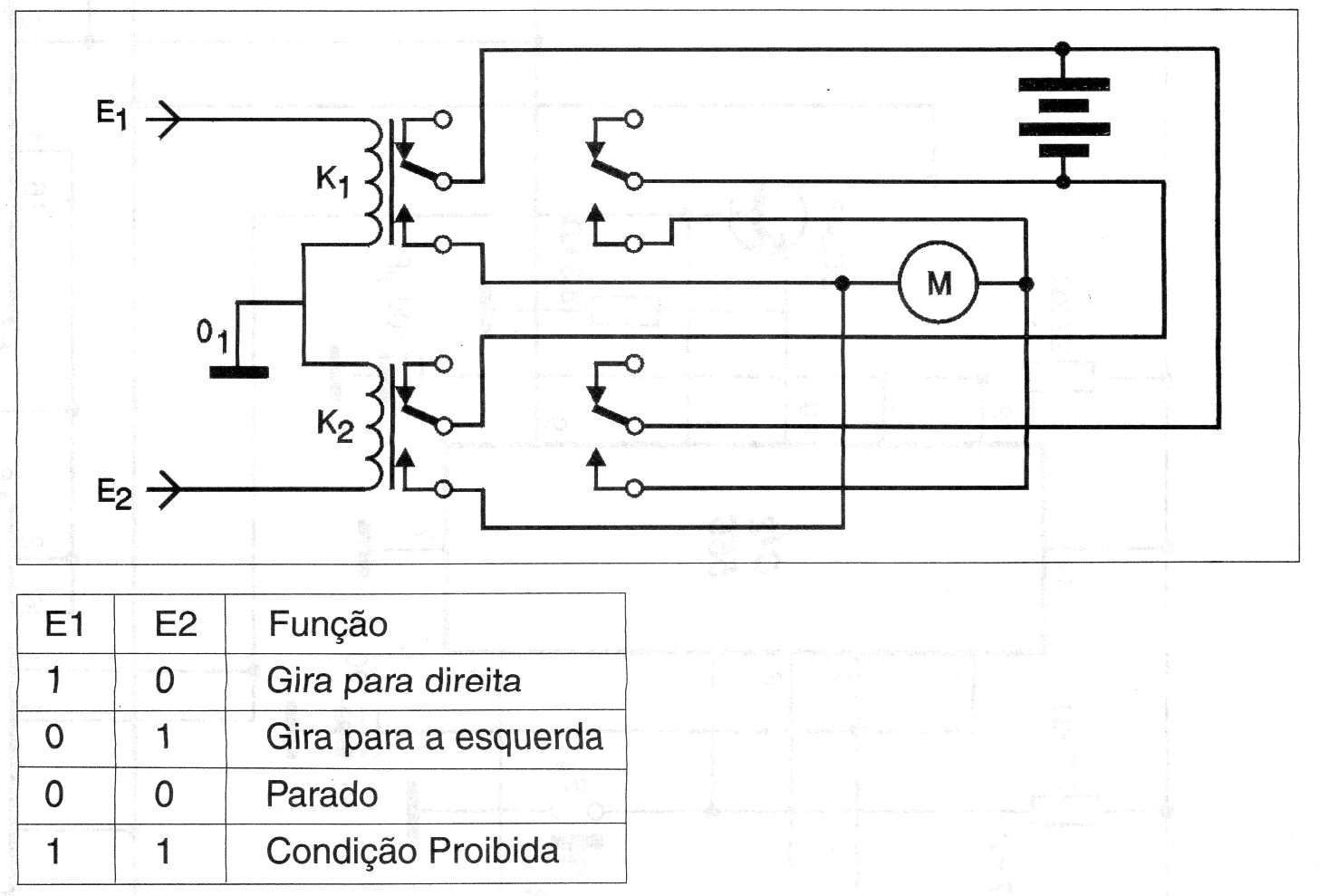

Um pouco mais complexo que o anterior, já podendo ser chamado de shield, este circuito pode ser usado no controle de movimento de um robô, atuando sobre o motor. Dois motores devem ser usados em controles semelhantes, havendo duas entradas lógicas de controle. O circuito pode ser facilmente adaptado para operar como um shield de microcontrolador utilizando-se relés sensíveis de 5 V.
