Os SCRs da série 106 e outros de correntes na faixa de 3 a 8 ampères são usados numa grande quantidade de aplicações práticas. Ter informações sobre esses componentes poderá ser de grande utilidade para os nossos leitores.
Existem diversos SCRS de baixo custo para controle de correntes na faixa de 3 a 8 ampères que podem ser usados em uma grande quantidade de projetos que incluem controles de motores, dimmers, temporizadores, alarmes, etc.
Os SCRS dados a seguir com suas características são os mais comuns não apenas nos projetos que publicamos, mas numa grande quantidade de equipamentos comerciais.
TIC106
Esta é uma série de SCRS da Texas Instruments (também fabricado por algumas outras empresas) destina- dos ao controle de correntes de até 3 ampères em circuitos com tensões de 30 a 400 volts.
Vrrm (Tensão máxima):
• TIC106Y: 30 VTIC106F: 50 V
• TIC106A: 100 V
• TIC106B: 200 V
• TIC106C: 300 V
• TIC106D: 400 V
• TIC106E: 500 V
• TIC106M: 600 V
• Corrente máxima rms (It): 3,2 A (todos)
• Corrente de disparo (Igt): 200 μA (tip) (todos)
• Corrente de manutenção (Ih): 8 mA (todos)
MCR106
Este SCR bastante comum da Moto- rola é para correntes de 4 A, podendo ser empregado basicamente nas mesmas aplicações onde o TIC106 é usado.
Vrrm (tensão máxima):
• MCR106-1: 30 V
• MCR106-2: 60 V
• MCR106-3: 100 V
• MCR106-4: 200 V
• MCR106-6: 400 V
• MCR108-8: 800 V
• Corrente máxima (It): 4 A (todos)
• Queda de tensão em condução (Vtm): 2 V (todos)
• Corrente de disparo (Igt): 500 μA (todos)
• Corrente de manutenção (Ih): 5 mA
Equivalentes comuns da mesma série são:
• IR106: International Rectifier
• C106: General Electric
TIC126
Este é um outro SCR de baixo custo para uso geral com uma corrente de até 12 ampères com tensões na faixa de 50 a 600 V.
Vrrm (tensão máxima):
• TIC126F: 50 V
• TIC126A: 100 V
• TIC126B: 200 V
• TIC126C: 300 V
• TIC126D: 400 V
• TIC126E: 500 V
• TIC126M: 600 V
• Corrente máxima (DC): 12 A
• Corrente de disparo (Igt): 20 mA
• Corrente de manutenção (Ih): 70 mA

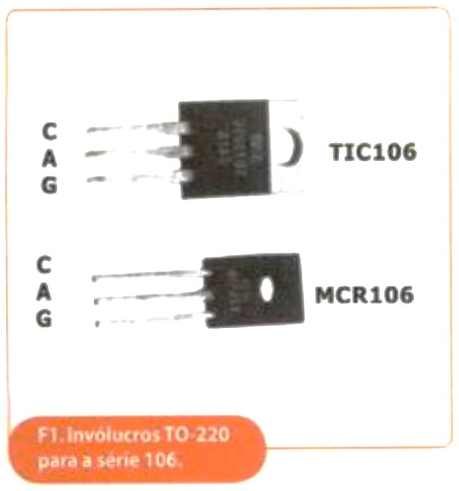

Na figura 1 temos os invólucros com a identificação dos terminais para esses componentes.
Circuitos Práticos
Os circuitos dados a seguir poderão empregar SCRS para 200 V se sua alimentação for feita com 110 V, e para 400 V se a alimentação for feita com uma tensão de 220 V.
Dimmer
Na figura 2 temos um dimmer simples de meia onda para lâmpadas incandescentes comuns ou pequenos aquecedores (ferro de solda, aquece- dores de aquário, estufas etc.).
O SCR deve ser montado em um radiador de calor, se a corrente da carga for superior a 500 mA.
Eventualmente, o capacitor deverá ter seu valor alterado de modo a se obter um controle na faixa completa de giro do potenciômetro.
Neste projeto foi usada uma lâmpada néon como elemento de disparo, mas podemos partir para uma configuração mais moderna utilizando um DIAC.
Para um controle de onda completa podemos usar uma ponte de diodos; observe a figura 3.
Os diodos devem ter corrente e tensão de acordo com a potência da carga controlada. Para correntes de carga de até 1 ampère em rede de 110 V podem ser usados os 1N4004, e para a rede de 220 V, os 1N4007. O SCR deve ser dotado de um pequeno radiador de calor.
Pisca-Pisca
Um sistema de sinalização para lâmpadas incandescentes de até 100 watts é apresentado na figura 4.
O potenciômetro serve de controle de frequência. O resistor determina o tempo de descarga do capacitor e com isso o tempo de duração da piscada.
TIC/ MCR106
Neste caso, também é possível usar uma ponte de diodos para se obter um controle de potência de onda completa.
Nota: Artigo publicado na revista Eletrônica Total 147 de 2011.
