Neste projeto, criamos um dispositivo destinado a vários experimentos paranormais. Ele consiste em um par de óculos comum no qual as lentes são substituídas por dois LEDs bicolores piscantes.

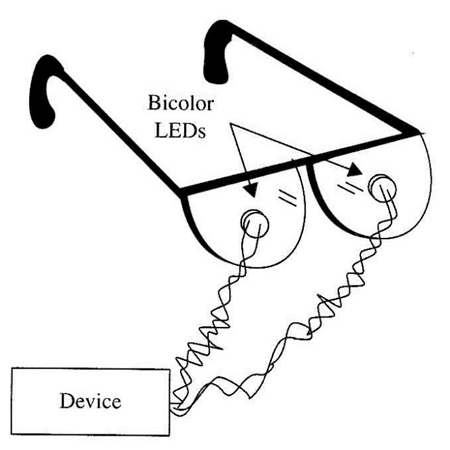

Na figura 1 temos a ideia básica do projeto.
Colocados perto dos olhos do sujeito, o efeito de oscilação dos LEDs pode induzi-lo ao transe, ao quarto estado de consciência ou simplesmente ao estado de relaxamento. Os flashes de LED são potentes o suficiente para serem detectados mesmo quando o assunto fecha os olhos.
Além de aplicações destinadas ao relaxamento ou hipnose, o circuito pode ser adaptado para uso em outros experimentos paranormais. Por exemplo, os LEDs de luz visível podem ser substituídos por dispositivos IR (infravermelho) para ver se eles têm algum efeito em experimentos paranormais envolvendo ESP. Eles podem ser usados para determinar se o sujeito pode sentir a radiação em comprimentos de onda fora do espectro visível.
O circuito é alimentado por células AA ou bateria de 9 V e é alojado em uma pequena caixa de plástico, para que possa ser transportado para qualquer local desejado para os experimentos.
Com as modificações apropriadas, os seguintes experimentos podem ser realizados com este projeto.
Experimentos
Os óculos hipnóticos podem ser usados para ajudar o sujeito a atingir um estado mental especial em experimentos que visam o relaxamento, o quarto estado de consciência ou mesmo um transe. Uma sugestão interessante é o uso de LEDs infravermelhos para ver se a luz invisível pode ter algum efeito sobre o assunto ou se ele pode detectá-la por meio de um "sexto sentido". Os LEDs também podem ser montados em um painel. O sujeito deve se concentrar neles para atingir o estado mental especial necessário para os experimentos.
Embora a frequência ou taxa de flash dos LEDs seja uma propriedade intrínseca do circuito, em um experimento de PK, o sujeito pode tentar alterá-la com sua mente. Outra pessoa envolvida no experimento (um sensitivo) pode tentar detectar essas mudanças observando os LEDs piscando. O circuito também pode ser usado para ajudar o sujeito a atingir o estado mental necessário antes de iniciar outros experimentos.
Em experimentos de radiestesia, os efeitos de LEDs piscando em uma pessoa podem ser detectados ou monitorados por meio do uso de um pêndulo. O pesquisador também pode tentar usar um pêndulo para alterar a taxa de flash.
Na meditação transcendental e no biofeedback, o quarto estado de consciência pode ser alcançado usando este circuito, conforme descrito no início do texto, como uma aplicação básica para este circuito. O experimentador também pode investigar como os flashes de LED podem afetar o tempo necessário para entrar no estado mental especial.
Em experimentos envolvendo plantas e animais, os LEDs piscantes podem ser usados como um estímulo para produzir algum efeito paranormal. Por exemplo, como uma folha de planta reagirá a algum tipo de estímulo paranormal se for colocada em uma caixa escura e iluminada apenas pelos LEDs piscando?
Como funciona
Este circuito também é baseado em um oscilador usando o 4093 CMOS IC. Uma das quatro portas do IC é usada como oscilador de baixa frequência. A faixa de frequência de cerca de 0,1 a 5 Hz é determinada por Cl e ajustada por Pl. O sinal digital produzido por esta etapa é aplicado a outras duas etapas usando as portas restantes do IC.
Um estágio é formado por uma única porta que funciona como buffer-inversor, acionando o LED de uma cor (verde, por exemplo). O LED acenderá quando a saída deste estágio for para o nível lógico alto.
O outro estágio é formado por duas portas NAND do 4093 IC que também são conectadas como inversores de buffer. Desta forma, como o sinal aplicado é invertido e não testado novamente, a saída deste estágio vai para o nível alto quando a saída do outro estágio vai para baixo. Este estágio leva o outro LED de cor vermelha. por exemplo)
Isso significa que quando uma saída é alta, a outra é baixa. e vice-versa. À medida que o circuito muda de estado a uma taxa determinada pelo oscilador, os LEDs piscam de forma alternada.
Montagem

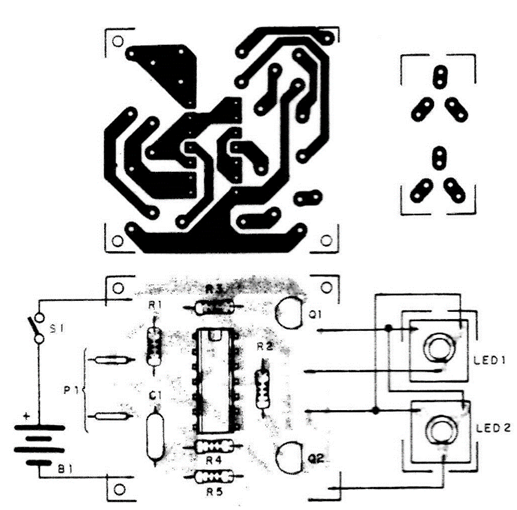

A Figura 2 mostra o diagrama esquemático completo deste dispositivo. O projeto pode ser montado em uma pequena placa de circuito impresso, conforme mostrado pela Fig. 3.
Sugere-se LEDs bicolores (vermelho e verde ou vermelho e amarelo). mas se tiver dificuldade em encontrá-los, você pode usar LEDs comuns. Qualquer cor pode ser usada para se adequar aos experimentos que você tem em mente. Você pode até testar diferentes combinações de cores em seus experimentos.
R4 e R5 determinam o brilho dos LEDs. Para uma bateria de 6 V, recomendamos um resistor 470 S2. Para uma bateria de 9 V, recomendamos um resistor de 1 kΩ. Mas, em alguns experimentos, a quantidade de luz produzida pelos LEDs deve ser reduzida. Níveis de luz muito baixos são necessários para evitar sobrecarga sensorial aos olhos do assunto. Para fazer isso, você só precisa aumentar R4 e R5 para valores de até 22 kΩ. Valores mais altos também implicam em menor dreno de corrente da fonte de alimentação, estendendo sua vida útil.
O circuito pode ser instalado em uma pequena caixa de plástico com os LEDs colocados em vidros comuns, presos às lentes. Fios de 100 cm de comprimento são usados para conectar o circuito aos óculos.
Testando e Usando o Circuito
Ligue S1 e veja se os LEDs piscam. Ajuste a frequência usando. P1. Se a taxa de flash desejada não for encontrada ao ajustar P1, substitua C1. Valores entre 0,047 e 1 µF podem ser tentados. Ao usar o circuito, ajuste P1 para a taxa de flash desejada para se adequar ao experimento. Altere o brilho dos LEDs, se necessário.
Sugestões
■ Substitua o PI por um sensor de toque e faça um loop de biofeedback que pode ser usado em muitos outros experimentos paranormais.
■ P1 também pode ser substituído por um LDR. A taxa de flash então dependerá da quantidade de luz que atinge o LDR.

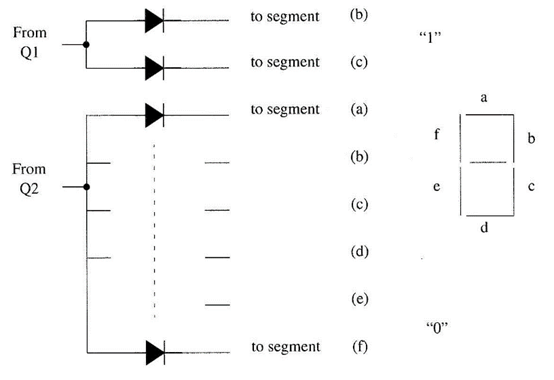

■ Um display digital de sete segmentos pode substituir os LEDs conforme mostrado na Fig. 4, produzindo símbolos alternados e programados. Você pode programar o circuito para produzir "0" e "1" alternadamente e usar o circuito em experimentos ESP.
■ Substitua os transistores por FETs de alimentação e alimente o circuito com fontes de 12 V. Os LEDs e os resistores em série podem ser substituídos por lâmpadas incandescentes de 12 V de até 500 mA.
■ Os LEDs podem ser substituídos por uma pequena lâmpada incandescente para 6 ou 9 V x 20 a 50 mA. O resistor limitador de corrente não é necessário neste caso.
Lista de Peças:
Semicondutores
IC1 4093 CMOS - Circuito integrado
Q1, Q2 BC558 - Transistores PNP de uso geral
LED1, LED2 - Dois LEDs bicolores ou quatro LEDs comuns (ver texto)
Resistores
R1 - 47 kΩ 1/8 W, 5% - amarelo, violeta, laranja
R2, R3 - 10 kΩ, 1/8 W, 5% - marrom, preto, laranja
R4, R5 - 470 Ω, 1/8 W, 5% - amarelo, violeta, marrom, de acordo com a tensão da fonte de alimentação (ver texto)
Capacitores
C1 - 0,47 µF cerâmica ou filme de metal (ver texto) Diversos
P1 - 4.7 MΩ Potenciômetro
S1 - SPST, toggle ou slide switch
B1 - 6 ou 9 V, quatro células AA ou bateria
Placa de circuito impresso, caixa de plástico ou madeira, botão para P1, suporte de célula ou clipe de bateria, fios, solda, etc.
Nota: este artigo foi originalmente escrito para meu livro Electronic Projects from the Next Dimension (2009). Veja em PN00 nota sobre o assunto de que ele trata. Projetos semelhantes podem ser encontrados no site. Digite magnético na busca para encontrar artigos.
