O efeito de lâmpadas oscilantes moduladas por fontes de som pode ser usado em muitos experimentos paranormais. O circuito descrito aqui é uma lâmpada rítmica estroboscópica, ou seja, um dispositivo que faz uma lâmpada incandescente comum piscar e piscar em uma frequência que muda de acordo com o sinal de baixa frequência aplicado à sua entrada. Lâmpadas brancas ou coloridas com potência de até 100 W podem ser controladas por este circuito.
Nota: este artigo foi originalmente escrito para meu livro Electronic Projects from the Next Dimension (2009). Veja em PN00 nota sobre o assunto de que ele trata. Projetos semelhantes podem ser encontrados no site. Digite magnético na busca para encontrar artigos.
O som pode ser produzido por um amplificador alimentado por uma variedade de fontes, incluindo microfones, para captar os sons ambientais em experimentos de biofeedback, ou uma gravação (CD ou fita) com alguns sons relaxantes ou música especial. Alguns experimentos para este circuito são sugeridos abaixo.
Experimentos
■ O uso de uma luz estroboscópica modulada por uma fonte de áudio pode ajudar o sujeito em experimentos de PES a ser induzido ao estado de transe ou a outro estado mental apropriado. O pesquisador também pode verificar como os flashes de lâmpadas podem interferir na capacidade do sujeito de aplicar habilidades paranormais.
■ Em experimentos de PK, o experimentador pode conectar um microfone ou outro transdutor na entrada do circuito e chamar o sujeito para induzir mudanças na taxa de flash da lâmpada usando sua mente. O circuito também pode ser usado para produzir estados mentais especiais durante os experimentos.
■ Alguns experimentos de biofeedback e meditação transcendental também são sugeridos. Por exemplo, se conectarmos um oscilador que é controlado pela resistência da pele (conforme descrito anteriormente neste livro) na entrada do circuito, a taxa de flash pode ser controlada por mudanças fisiológicas no corpo do sujeito. Usando uma fonte de áudio especial, como registros de sons de percussão ou ruído branco, os flashes podem ser controlados para produzir estados mentais especiais, por exemplo, transes ou o quarto estado de consciência. A frequência pode ser ajustada para coincidir com os ritmos alfa em muitos experimentos.
■ Para experimentos de radiestesia, o pesquisador pode comparar o efeito de um pêndulo em um sujeito que está alternadamente exposto à luz da fonte estroboscópica e não exposto a ela. A fonte pode ajudar o sujeito a atingir o estado de transe em experimentos como os descritos anteriormente.
■ Experimentos envolvendo EIP e EVP podem ser realizados usando esta fonte de luz. O circuito também pode ser usado para induzir um transe ou outro estado de espírito em assuntos sensíveis.
Como funciona
A lâmpada de néon, R1, P2 e C1 formam um oscilador de relaxamento, acionando o SCR. A frequência pode ser ajustada em uma ampla faixa de valores por P2. Dependendo do experimento, o capacitor C1 pode assumir valores na faixa de 0,1 a 1 µF. Valores grandes diminuirão a frequência.
A energia CC pulsada necessária para operar este estágio vem da linha de energia CA passando por D1.
O estágio de modulação começa com um transformador cuja função é captar os sinais de áudio de qualquer fonte externa de áudio e também isolá-lo do circuito. Como fontes comuns, como amplificadores, têm saídas de baixa impedância e alta potência, o transformador deve ter um enrolamento de baixa impedância como entrada.
O resistor Rx é necessário para limitar a potência aplicada ao circuito, e seu valor é escolhido de acordo com a potência do amplificador ou da fonte de áudio. A tabela a seguir fornece os valores recomendados para este resistor.
Potência de saída (W) Valor de Rx
0 a 1
1 a 5 10 Ω x 1W
5 a25 47Ω x 1W
25 a 50 100 Ω x 1W
50 a 200 220 Ω x 2W
De acordo com o volume de saída, P1 é ajustado para atingir o nível correto de modulação. O sinal é então aplicado a D2 e adicionado aos pulsos produzidos pelo oscilador de relaxamento.
O SCR pode controlar cargas de até 3 A, mas nesta aplicação limitamos as cargas a 100 W. Veja que o SCR é um controle de meia onda e a lâmpada piscará com metade da potência total. Podemos compensar isso aumentando a potência da lâmpada.
Montagem

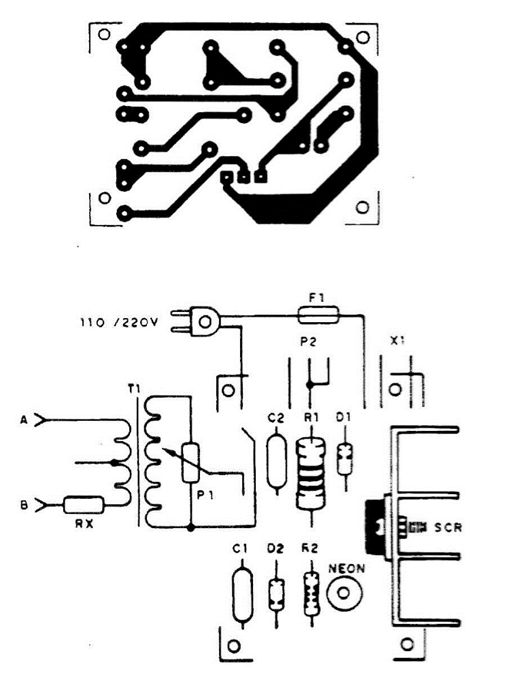

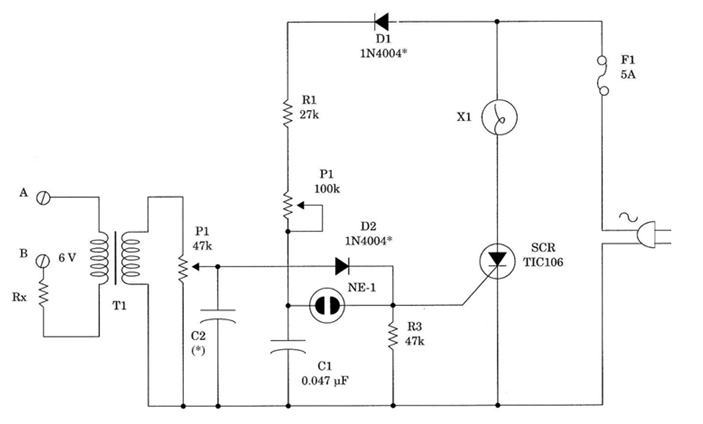

A Figura 1 é um diagrama esquemático da psicolâmpada. O circuito é montado em uma placa de circuito impresso, conforme mostrado pela Fig. 2.
O transformador é o componente não crítico dessa construção. Qualquer transformador com um enrolamento de baixa impedância ou baixa tensão e um enrolamento de alta tensão ou alta impedância pode ser usado experimentalmente. Em particular, transformadores de fonte de alimentação com enrolamentos primários classificados para 117 VCA ou mesmo 220/240 VCA, secundários classificados de 5 a 12 V e classificações de corrente na faixa entre 50 e 500 mA podem ser usados. O enrolamento conectado na entrada do circuito (fonte de áudio) é o de baixa tensão. O enrolamento de alta tensão é conectado a P1.
O SCR é um TIC106, MCR106 ou outro equivalente da série "106". Este componente deve ter o sufixo B ou superior se o circuito for alimentado pela linha de alimentação de 117 Vca. Se alimentado pela linha de alimentação 220/240 Vca.
O SCR deve ser classificado para 40 V (Sufixo D ou superior). O SCR deve ser montado em um dissipador de calor adequado para a potência da lâmpada controlada. Um pedaço de metal medindo 5 x 10 cm e dobrado para formar um "L” é um dissipador de calor adequado para trabalhar com cargas de até 100 W.
Os diodos também dependem da tensão da linha de alimentação CA. Use o 1N4004 para a rede de alimentação de 117 Vca ou o 1N4007 para a rede de alimentação de 220/240 Vca.
Na montagem do circuito, deve-se ter cuidado ao instalá-lo em uma caixa de plástico ou madeira. O circuito está conectado à linha de alimentação CA e pode causar choques severos se qualquer parte ativa for tocada.
Embora o circuito seja alimentado pela linha de alimentação CA, a fonte de áudio é isolada pelo transformador e não oferece perigo, desde que sua integridade não seja comprometida. Mas o leitor deve ter certeza de que o transformador utilizado neste projeto está em perfeito estado, com alta resistência de isolamento entre os enrolamentos.
A lâmpada externa pode ser conectada ao circuito por meio de um plugue comum e um pedaço de fio, de acordo com o local em que o leitor deseja instalá-la. Qualquer lâmpada incandescente comum com potência variando entre 5 e 100 W pode ser usada. A cor é escolhida de acordo com o experimento.
O fusível é escolhido de acordo com a potência das lâmpadas controladas. Em um experimento, o leitor pode conectar várias lâmpadas em paralelo, desde que a potência total não exceda o limite de 3 A.
Testando e Usando o Circuito

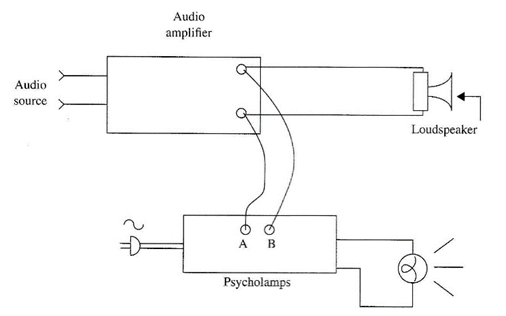

Conecte a entrada do dispositivo à saída de um amplificador de áudio mostrado na Fig. 3. Conecte o cabo de alimentação à linha de alimentação CA e ligue o amplificador, com qualquer fonte de programa (uma gravação de fita, um microfone etc.) como entrada. Ajuste o volume de saída para um nível confortável. Não é necessário desconectar o alto-falante da saída do amplificador.
Defina P1 para o mínimo e ajuste P2 para obter a taxa de flash da lâmpada desejada. Em seguida, vá para P1 e ajuste este controle até que você possa ver as mudanças nos flashes que correspondem às variações no nível de som. Neste ponto, o dispositivo está pronto para ser usado. Se um gravador for usado como fonte de som, você pode conectá-lo a partir do monitor ou da saída de telefone. Nesse caso, o resistor Rx é eliminado.
Sugestões
■ Adicione um capacitor (C2) para alterar a resposta de frequência do dispositivo. Se você incluir um capacitor de alto valor, a lâmpada mudará de frequência apenas com os sons de baixa frequência (graves).
■ Adicione um switch em série com Di. Abrindo esta chave, o circuito é convertido em uma lâmpada rítmica. A lâmpada piscará apenas com mudanças no nível de som aplicado à entrada.
■ Você pode usar uma luz negra (ultravioleta), como a encontrada em casas noturnas (tipo incandescente) para realizar experimentos com luz invisível.
Lista de Peças:
Semicondutores
SCR TIC106B ou TIC106D Retificador controlado de silício
D1, D2 1N4004 ou 1N4007 diodo retificador de silício
Resistores
R1 27 kΩ, 1/8 W, 5% - vermelho, violeta, laranja
R2 22 kΩ, 1/8 W, 5% - vermelho, vermelho, laranja
R3 47 kΩ, 1/8 W, 5% - amarelo, violeta, laranja
Rx De acordo com a potência de saída do amplificador de áudio (ver texto)
Capacitores
C1 0,47 µF / 100 V, filme de cerâmica ou metal
C2 0,01 a 0,47 µF, filme de cerâmica ou metal (ver texto)
Diversos
T1 Qualquer transformador com um enrolamento de alta tensão ou alta impedância e um enrolamento de baixa impedância (ver texto)
P1 47 Ω potenciômetro
P2 100 kΩ Potenciômetro
NE-1 Qualquer lâmpada de néon (NE-2H ou equivalente)
X1 Saída para a lâmpada
F1 5 A Fusível
Placa de circuito impresso, dissipador de calor para SCR, botões para potenciômetros, caixa de plástico ou madeira, cabo de força, porta-fusível, fios, solda, etc.
