Nesta seção do site e em nosso livro (*), descrevemos apenas uma pequena parte de todos os experimentos que o leitor pode projetar usando circuitos eletrônicos simples. Muitos dos projetos aqui descritos são experimentais e simples, podendo ser substituídos por versões estendidas, incluindo algumas unidades comerciais. Por exemplo, o detector de campo magnético pode ser substituído por um amplificador comercial com ganho muito alto ou usado com o pré-amplificador de baixa impedância também descrito neste livro.
(*) Este artigo foi originalmente escrito para meu livro Electronic Projects from the Next Dimension (2009). Veja em PN00 nota sobre o assunto de que ele trata. Projetos semelhantes podem ser encontrados no site. Digite magnético na busca para encontrar artigos.
O uso de nossos circuitos em experimentos iniciais é importante para mostrar como fenômenos paranormais podem ser detectados ou produzidos. Cabe ao leitor continuar com equipamentos mais avançados ou até mesmo atualizar os circuitos mostrados aqui. Combinando alguns dos circuitos aqui descritos, o leitor pode conceber muitos experimentos além dos sugeridos aqui.
Uma lista de novos experimentos que combinam nossos projetos é fornecida abaixo. O leitor está livre para alterá-los ou adicionar novos elementos a esses experimentos. Chamamos a atenção do leitor novamente para o fato de que a imaginação é fundamental para descobrir coisas novas nas ciências paranormais (ou em qualquer outro campo de pesquisa). Você pode combinar os dispositivos apropriados para realizar os seguintes experimentos:
■ Som e luz podem ser usados em experimentos de biofeedback, adicionando efeitos de luz como a vela eletrônica.
■ Monitore os efeitos em experimentos de biofeedback e TM usando simultaneamente o eletroscópio, um detector de campo magnético e um detector de luz.
■ Use efeitos de luz e som para induzir transes e outros estados mentais em seus experimentos. Combine os dispositivos de várias maneiras.
■ Use dispositivos de biofeedback em experimentos ESP com geradores de números aleatórios.
■ Combine detectores térmicos e detectores de mudança de resistência da pele em experimentos com assuntos sensíveis.
■ Em experimentos EIP e EVP, use efeitos de luz como a vela e o dispositivo estroborrítmico para induzir condições especiais em um ambiente.
■ Combine efeitos de luz (por exemplo, a vela e o dispositivo estroborrítmico) com efeitos sonoros (geradores ultrassônicos e outros) em experimentos envolvendo detecção de fantasmas e radiestesia.
O Computador
O computador (PC) é uma ferramenta poderosa para uso em qualquer campo de pesquisa, incluindo as ciências paranormais. Embora tenhamos incluído sugestões para o uso de um PC em apenas alguns casos aqui, o pesquisador paranormal pode incorporar seu poder de processamento em quase todos os experimentos descritos neste livro. O computador é particularmente poderoso para processar grandes quantidades de dados coletados durante os testes ESP, onde as estatísticas formam a base de todos os experimentos.

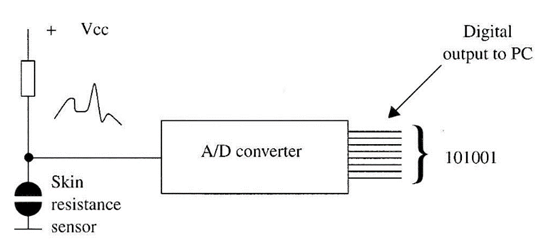

Um computador também pode ser usado para coletar informações diretamente de circuitos ou transdutores. Isso pode ser feito com o auxílio de um conversor analógico-digital (A / D). Um conversor A / D é um circuito que converte sinais analógicos (por exemplo, tensão ou resistência entre dois eletrodos) em dados digitais que podem ser processados por um computador. Isso é ilustrado na Figura 187. Os dados são aplicados como informações de 8 ou 16 bits, que fornecem uma resolução de 256 ou 64.000 etapas ou valores.
Um leitor com experiência em software de aquisição de dados pode programar o PC para coletar os dados da entrada em intervalos regulares ou em um tempo predeterminado e convertê-los em gráficos, mostrá-los em forma de tabela ou usá-los para cálculos complexos. Muitos programas são adequados para uso com os dados fornecidos por conversores A / D que são conectados à porta paralela do PC.
Entre os mais adequados para essa tarefa estão Delphi e Visual Basic (V / B), mas um leitor experiente pode usar programas escritos em outras linguagens, incluindo Java, Q-BASIC e até Debug.

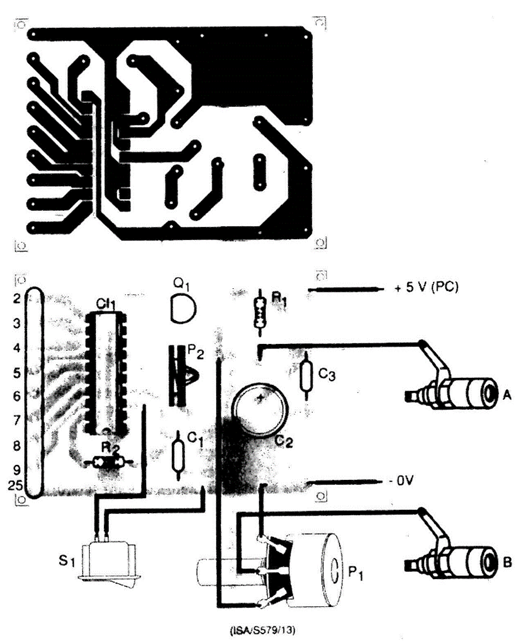

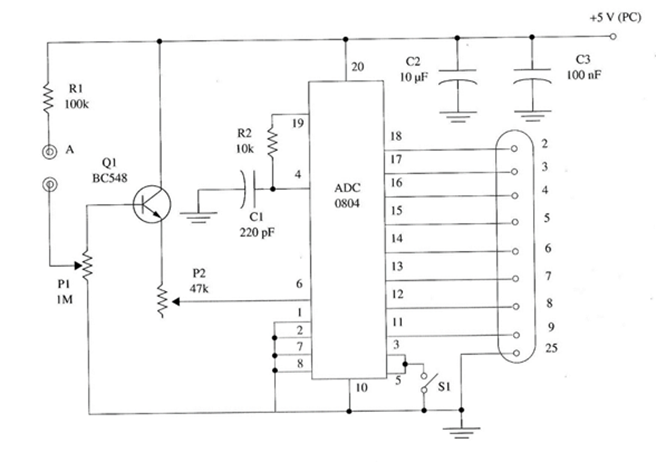

A Figura 1 mostra um circuito simples para converter dados analógicos em dados digitais a serem conectados à entrada de um PC. Este circuito pode ser montado em uma placa de circuito impresso, como mostrado na Fig. 189.
Os números na saída correspondem aos pinos do conector DB25 usados para transferir os sinais para a porta de E / S paralela do PC. Observe que o circuito deve ser alimentado por uma fonte de alimentação regulada de 5 V.
É possível que, em um segundo volume desta série, elaboremos mais projetos que incluam aplicações avançadas de conversores A / D para experimentos paranormais.
