Os capacitores eletrolíticos são componentes polarizados, ou seja, têm armaduras que devem ser ligadas ao positivo e outras ao negativo da alimentação. Se estes componentes forem invertidos correm o risco de entrar em curto ou ainda não apresentar a capacitância esperada. Ocorre que os eletrolíticos consistem na solução econômica para se obter grandes valores de capacitância. O que fazer se precisarmos de um capacitor eletrolítico que possa ser ligado em corrente alternada? Existem duas soluções para isso que são mostradas na figura 1.

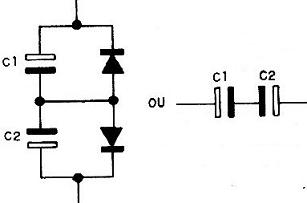

Figura 1 – Obtendo capacitores eletrolíticos despolarizados
A primeira faz uso de dois diodos que são ligados de modo a impedir que nos capacitores seja aplicada tensão que não corresponda à polaridade certa.
A segunda é mais simples e consiste simplesmente em se ligar os capacitores em oposição.
É claro que, neste caso, para obter 10 uF precisamos de dois capacitores de 22 uF, mas o efeito obtido é o desejado.
