Oscilador Trapezoidal com Operacional (CIR690)

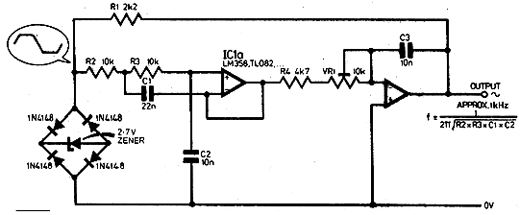

Este circuito originalmente saiu num artigo da edição de maio de 1987 da revista inglesa Practical Electronics. Trata-se de um circuito que gera sinais cuja amplitude é determinada basicamente pelo diodo zener na ponte, cujo valor pode ser alterado. O circuito deve ser alimentado por fonte simétrica com tensão de 5 a 12 V, sempre maior que a do diodo zener usado no circuito. O amplificador final de saída é o mesmo usado para IC1a, já que IC1 é duplo. Junto a saída temos a fórmula que permite calcular a frequência de operação do circuito.
