Reforçador de Sinais Para TV e FM (CIR10596)

share with Telegram

Detalhes: Publicado: Terça, 24 Abril 2018 11:46; Escrito por Newton C. Braga

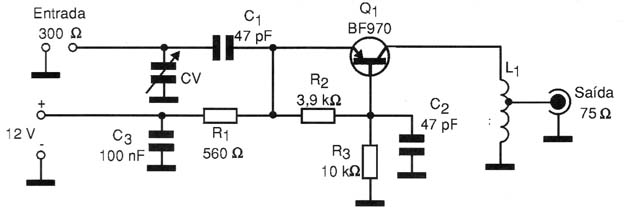

Este circuito deve ser alimentado por 12 V de fonte com corrente de 50 a 200 mA. O circuito amplifica sinais em locais de difícil recepção. A bobina L1 é formada por 11 espiras de fio 24 ou 26 em forma de 0,5 cm com núcleo de ferrite. A antena tem cabo de 300 Ω e para o receptor é usado um cabo de 75 Ω.
