Sensor de umidade (MIN409)

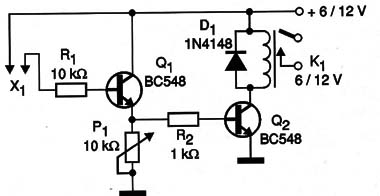

O circuito apresentado na figura 1 consiste numa ótima aplicação para painéis elétricos, com a possibilidade do sinal ser enviado para um IHM (Interface Homem-Máquina) acionando sistemas de aviso e proteção.








O tipo de sensor utilizado depende da aplicação.

Para detectar a presença direta de líquidos pode ser empregado como sensor um par de fios descascados.

Quando o líquido tocar nos dois fios ao mesmo tempo, a queda da resistência vai polarizar os transistores no sentido de levar o relé ao disparo.

Outro tipo de sensor pode ser uma pequena almofada ou pedaço de tecido poroso que tenha alto grau de absorção de umidade colocado entre duas pequenas telas de arame ou cobre nos quais são ligados os fios de sinal.

Quando a resistência deste sensor baixa, pela absorção de umidade o circuito vai disparar, fechando os contactos do relé.

Na condição de espera com uma corrente praticamente nula fluindo pelo sensor, a corrente consumida pelo circuito é muito baixa.

O trimpot P1 faz o ajuste do ponto de disparo.

No entanto, à medida que a umidade aumenta, e o ponto de disparo se aproxima, a corrente consumida aumenta chegando ao ponto que corresponde ao necessário ao disparo do relé.

Outras aplicações para este circuito incluem a detecção e alarme de vazamentos, controle automático de bombas de água, detector de chuva, etc.

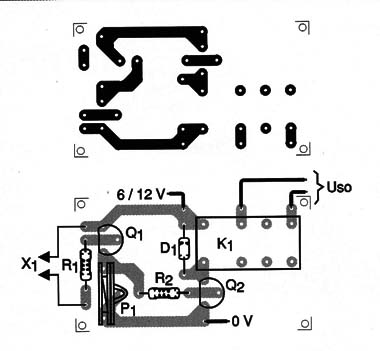

Na figura 2 temos uma sugestão de placa de circuito impresso para a montagem, levando em conta a utilização de um soquete Dual In Line para o relé.








Para outros tipos de relés, o desenho da placa deve ser alterada.

A alimentação depende do relé que deve ser do tipo sensível com uma corrente máxima de disparo de 100 mA.



Q1. Q2 – BC548 ou equivalentes – transistores NPN de uso geral

D1 – 1N4148 – diodo de uso geral

K1 – Relé de 6 ou 12 V sensível (até 100 mA – contactos conforme o circuito controlado)

X1 – Sensor de umidade – ver texto

R1 – 10 k Ω x 1/8 W – resistor – marrom, preto, laranja

R2 – 1 k Ω x 1/8 W – resistor – marrom, preto, vermelho

P1 – 10 k Ω – trimpot



Diversos:

Fonte de alimentação, placa de circuito impresso, fios, solda, soquete para o relé (opcional), etc.
