Mini Injetor (MIN102)

Este injetor de sinais consiste num oscilador de relaxação com transistor unijunção. O circuito possui controle de frequência e também para a intensidade do sinal.

A faixa de frequências gerada vai de 100 Hz a 2 kHz aproximadamente, mas pode ser mudada com a troca de C1.O circuito, entretanto, não oscilará acima de uns 200 kHz.

A alimentação é feita por uma bateria de 9 V com um consumo muito baixo. O aparelho pode ser instalado numa caixa plástica para maior facilidade de uso.

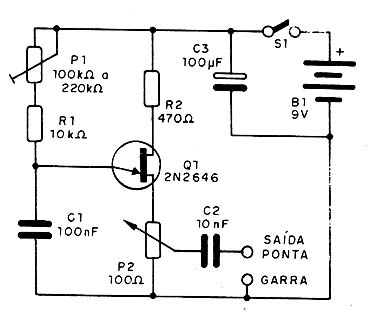

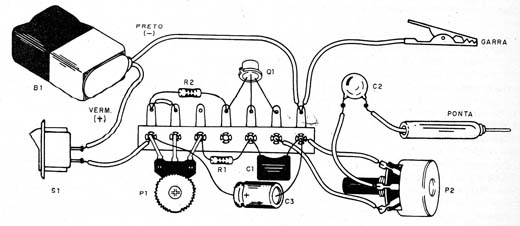

Na figura 1 temos o diagrama completo do injetor. A montagem numa ponte de terminais é mostrada na figura 2.



Figura 1
Figura 1



Figura 2
Figura 2



O transistor deve ser o 2N2646 e os potenciômetros tanto podem ser lineares como logarítmicos. Os resistores são de 1/8 W ou 1/4 W e os capacitores comuns. Para as saídas sugerimos a utilização da garra jacaré e uma ponta de prova.



Q1 - 2N2646 - transistor unijunção

S1 - Interruptor simples

B1 - 9 V- bateria

P1 - 100 ou 220 k ? - potenciômetro ou trimpot

P2 - 100 ? - potenciômetro

R1 - 10 k ? - resistor - marrom, preto, laranja

R2 - 470 ?- resistor - amarelo, violeta, marrom

C1- 100 nF- capacitor cerâmico ou poliéster

C2 - 10 nF- capacitor cerâmico ou poliéster

C3 - 100 µF - capacitor eletrolítico - 12 ou 16 V

Diversos:

Ponte de terminais, caixa para montagem, conector de bateria, botões para os potenciômetros, fios, solda, etc.
