Descrevemos um sensível interruptor de toque que pode ser usado num alarme simples ou ainda em controles e automatismos. O circuito é temporizado e simples de montar.

Basta dar um pequeno toque num sensor e o relé fecha seus contatos acionando uma carga externa por um intervalo de tempo ajustado no potenciômetro P1.

O intervalo pode ir de alguns segundos a vários minutos, dependendo do ajuste e do valor de C1 que, maiores tempos pode ser de até 1 000 µF.

Na condição de espera (relé aberto), o circuito tem um consumo muito baixo, possibilitando assim o uso de pilhas comuns na sua alimentação.

O LED indicador usado que mostra que o circuito está funcionando, pode ser eliminado para menor consumo.

A conexão à terra é indicada para se obter maior sensibilidade.

No caso do uso de fonte de alimentação, ela obrigatoriamente deve ser do tipo isolado com transformador.

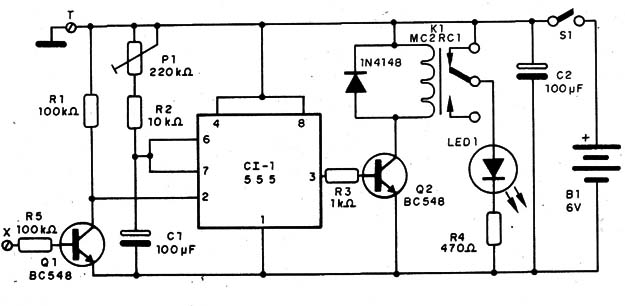

Na figura 1 temos então o diagrama completo do interruptor.



   Figura 1 – Diagrama do interruptor de toque
Figura 1 – Diagrama do interruptor de toque

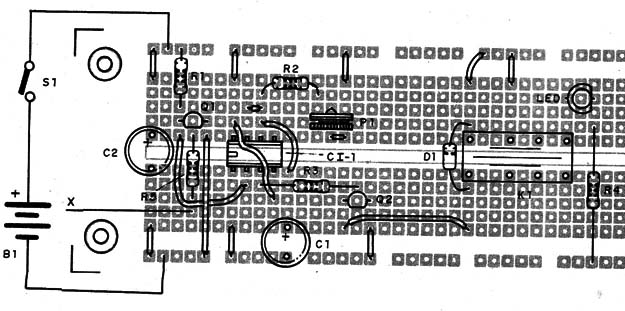

O circuito também pode ser usado com finalidades didáticas, caso em que sugerimos sua montagem numa matriz de contatos, conforme mostra a figura 2.



Figura 2 – Montagem em matriz de contatos
Figura 2 – Montagem em matriz de contatos

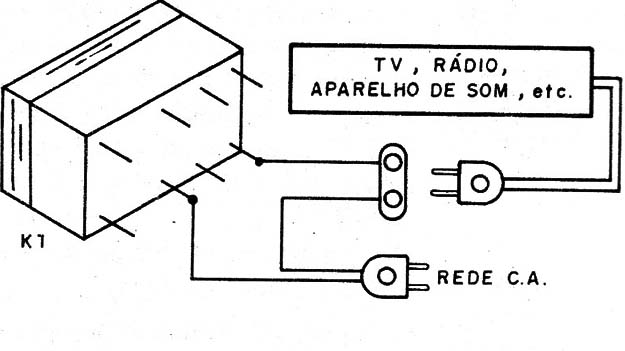

Na figura 3 mostramos o modo de se controlar uma carga externa de potência.



 Figura 3 – Conexão de uma carga externa
Figura 3 – Conexão de uma carga externa



Na montagem, observe a posição do circuito integrado LED e transistores.

O sensor consiste numa chapinha de metal de 2 a 5 cm de lado, ou então na própria ponta descascada do fio.

O fio até o sensor deve ser curto para evitar a captação de zumbidos da rede de energia que causariam o funcionamento errático.

Para usar, toque no sensor e ajuste P1 para que o relé fique acionado pelo tempo desejado.

Quando o relé é acionado o LED apaga.



CI-1 – 555 – circuito integrado

Q1, Q2 – BC548 – transistores NPN de uso geral

D1 – 1N4148 – diodo de uso geral

LED1 – LED vermelho comum

K1 – Relé DIL de 6 V

P1 – 220k ou 470 k – potenciômetro

S1 – Interruptor simples

B1 – 6 V – 4 pilhas pequenas

R1, R5 – 100 k Ω x 1/8 W – resistores – marrom, preto, amarelo

R2 – 10 k Ω x 1/8 W – resistor – marrom, preto, laranja

R3 – 1 k Ω x 1/8 W – resistor – marrom, preto, vermelho

R4 – 470 Ω x 1/8 W- resistor – amarelo, violeta, marrom

C1, C2 – 100 µF x 12 V –capacitores eletrolíticos



Diversos:

Matriz de contatos, suporte de pilhas, sensor, fios,solda, etc.
