Este circuito faz com que duas lâmpadas incandescentes pisquem alternadamente numa velocidade controlada. O circuito pode ser usado em bailes, festas, stands e shows, podendo controlar até 2 500 W de lâmpadas na rede de 110 V e o dobro na rede de 220 V.
Se bem que as lâmpadas incandescentes estejam caindo em desuso, os tipos coloridos para enfeitar lugares ainda podem ser encontrados.
O circuito apresentado utiliza somente este tipo de lâmpada podendo controlar uma boa quantidade delas.
Estes componentes devem ser sufixo B ou D se a rede for de 110 V e D se a rede for de 220 V, sendo montados em bons dissipadores de calor se tiverem de controlar muitas lâmpadas.
Outra aplicação para o circuito, operando em baixa velocidade é na sinalização, fazendo piscar alternadamente lâmpadas de alerta.
Como Funciona
O circuito conta com um oscilador baseado numa porta do 4093, o qual tem sua frequência determinada por C2 e ajustada no potenciômetro.
O sinal deste oscilador é amplificado digitalmente pelas outras portas do mesmo circuito integrado e aplicado à base de transistores que estão acoplados às saídas complementares do 4093.
Assim, um deles conduz quando o sinal está no nível alto, disparando um Triac e o outro conduz quando o sinal está no nível baixo, disparando o outro triac.
O resultado é que os triacs conduzem alternadamente, conforme o sinal gerado pelo circuito.
Dependendo do triac pode ser necessário usar BD135 para se obter melhor disparo, mas em geral os tipos indicados funcionam bem.
A alimentação do circuito de baixa tensão vem de um pequeno transformador com dois diodos retificadores e uma filtragem simples.
Montagem

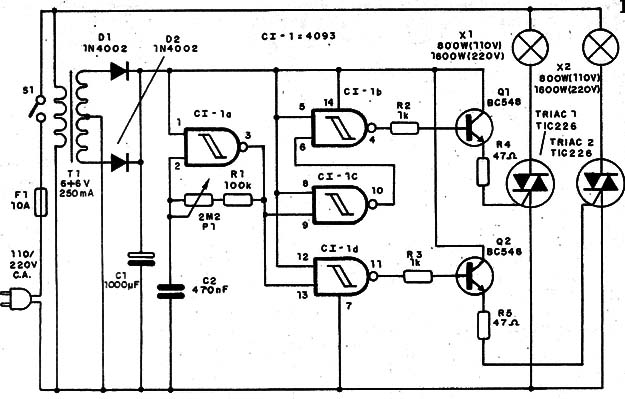

Na figura 1 temos o diagrama completo do sistema de luzes bicolores estroboscópicas.

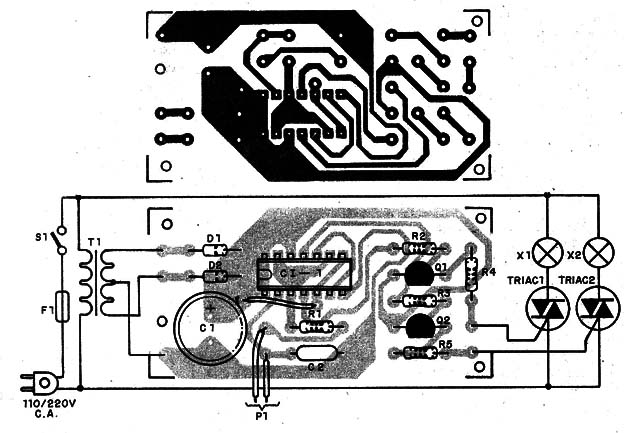

A placa de circuito impresso é mostrada na figura 2.
Observe que deixamos os triacs foram da placa dada a necessidade dos mesmos terem conexões com fios grossos, pela corrente que devem controlar.
Os demais componentes são comuns, com capacitores indicados na lista assim como os resistores que são todos de 1/8 W.
Na montagem, observe cuidadosamente as posições dos componentes polarizados, transistores e circuito integrado.
Prova e Uso

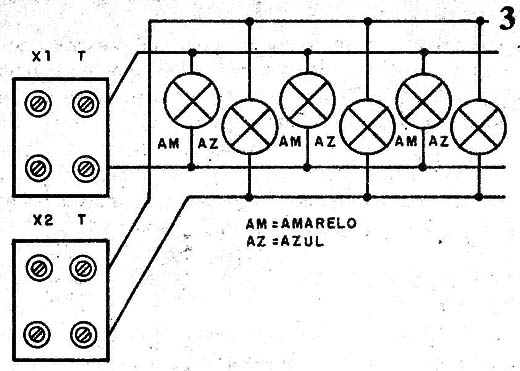

Na figura 3 temos o modo de se fazer a conexão de duas séries de lâmpadas incandescentes comuns.
Lembramos que o circuito é alimentado pela rede de energia, o que significa que todos os cuidados devem ser tomados com os isolamentos, para evitar o perigo de choques.
Para testar e usar, basta ligar o aparelho e ajustar P1 para que as lâmpadas pisquem na frequência desejada.
CI-1 – 4093 – circuito integrado
Q1, Q2 – BC548 – transistores NPN de uso geral
D1, D2 – 1N4002 ou equivalentes – diodos de uso geral
X1, X2 – séries de lâmpadas incandescentes
S1 – Interruptor simples
F1 – 10 A – fusível
P1 – 2M2 – potenciômetro
T1 – 6 + 6 V x 300 a 500 mA – transformador
C1 – 1 000 µF x 12 V – capacitor eletrolítico
C2 – 470 nF – capacitor cerâmico ou poliéster
R1 – 100 k Ω – resistor – marrom, preto, amarelo
R2, R3 – 1 k Ω – resistores – marrom, preto, vermelho
R4, R5 – 47 Ω – resistores – amarelo, violeta, preto
Diversos:
Placa de circuito impresso, radiadores de calor, caixa para montagem, soquetes para as lâmpadas, suporte de fusível, cabo de força, etc.
