Este é um simples experimento que serve para demonstrar o que é a reatância indutiva e como ela se altera com a utilização de núcleos ferrosos numa bobina.
A indutância de uma bobina depende não apenas das características de seu enrolamento como também da presença de núcleos de materiais ferrosos.
Assim, a reatância num circuito de corrente alternada também depende da presença desses materiais que alteram a indutância.
Podemos demonstrar isso na prática com um experimento simples que descrevemos a seguir.

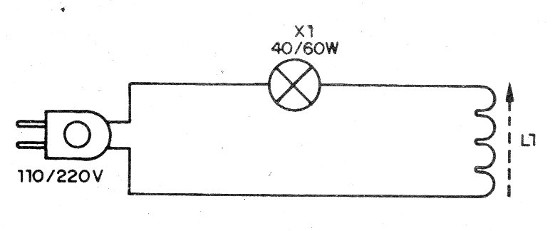

Utilizamos para esta finalidade uma lâmpada incandescente comum de 40 a 60 W em série com uma bobina, com o circuito mostrado na figura 1.
A bobina consiste no enrolamento primário de um pequeno transformador de alimentação com secundário de 6 a 12 V e corrente de 500 a 800 mA, do qual tenhamos retirado o núcleo.
Não devemos utilizar outro tipo de lâmpada neste experimento.

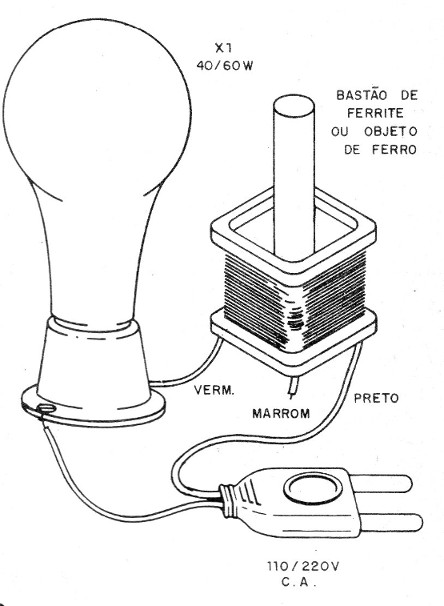

Sua montagem é mostrada na figura 2.
Quando ligamos o circuito, a lâmpada acende com um certo brilho, dado pela divisão de tensão entre ela e a bobina.
Quando introduzimos na bobina um pequeno bastão de ferrite, a sua indutância aumenta e com isso a corrente no circuito diminui.
O resultado é uma diminuição do brilho da lâmpada devido ao aumento da reatância da bobina.
Experimente introduzir diversos materiais para verificar o efeito e explique o que ocorre com cada um.
Se a bobina tender a aquecer durante o experimento, diminua a potência da lâmpada utilizada, por exemplo, passe para 25 W ou mesmo15 W.
O circuito funciona tanto em 110 V como 220 V, conforme a tensão da lâmpada utilizada.
X1 – lâmpada de 40 a 60 W- ver texto
L1- Bobina – ver texto
Diversos:
Cabo de força, bastão de ferrite, soquete para a lâmpada, solda, etc.
