Este circuito de efeitos faz com que voz de uma falando diante de um microfone se torne tremida com alteração de timbre tornando-se semelhante a uma fala de robô ou computador. O circuito é simples devendo seu sinal ser aplicado a um amplificador.

Efeitos de som e de voz podem ser muito interessantes em aplicações robóticas como até mesmo em shows e demonstrações.

O circuito que apresentamos modifica a voz de quem fala num microfone, tornando-a tremida por um circuito de modulação que pode ser ajustado.

A alimentação do circuito é feita por pilhas e ele é ligado à entrada de um amplificador.



Como Funciona

Na entrada de um microfone dinâmico ou mesmo um pequeno alto-falante usado como microfone temos um amplificador operacional de alto ganho.

O ganho deste amplificador é ajustado pela realimentação através do potenciômetro P1.

Para dar o efeito tremido, o sinal é chaveado por um circuito integrado 4016 ou 4066.

Quem controla esta chave digital é o circuito integrado 4011 que funciona como um oscilador modulador.

A frequência deste circuito é ajustada no potenciômetro P2.

O sinal obtido tem então uma modulação de baixa frequência que caracteriza o efeito.

Este sinal de baixa intensidade deve então ser aplicado à entrada de um bom amplificador de áudio.



Montagem

Na figura 1 temos o diagrama completo do aparelho.

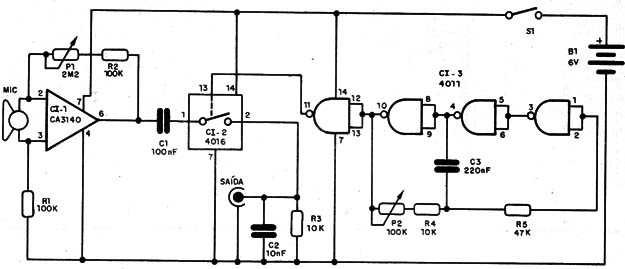

   Figura 1 – Diagrama da voz de computador
Figura 1 – Diagrama da voz de computador



Na figura 2 temos a placa de circuito impresso para a montagem.

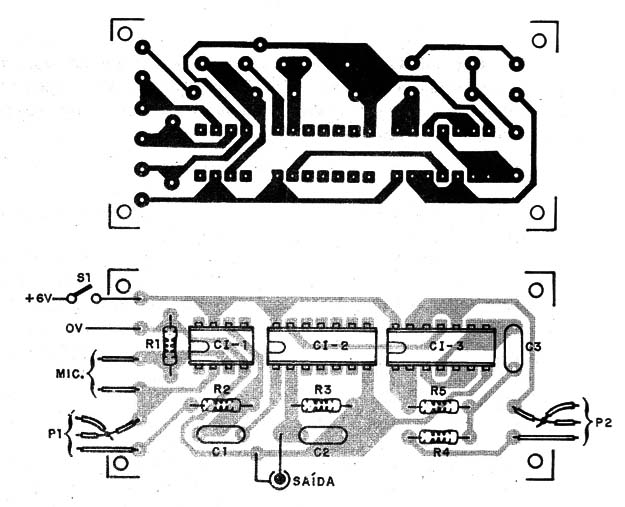

   Figura 2 – Placa de circuito impresso para a montagem
Figura 2 – Placa de circuito impresso para a montagem



Na montagem, observa a posição dos circuitos integrados.

Os resistores são de1/8 W e o microfone tanto pode ser do tipo dinâmico como pode ser usado um pequeno alto-falante de 2,5 a 5 cm.

Neste caso, deve ser usado um pequeno transformador de saída de rádio transistor para casar as impedâncias, com a ligação mostrada na figura 3.

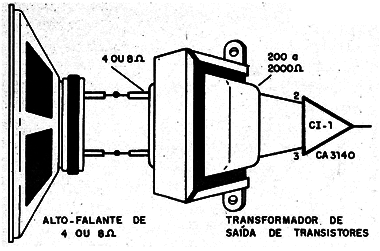

   Figura 3 – Ligação do transformador
Figura 3 – Ligação do transformador



Os cabos de conexão do microfone e de saída para o amplificador devem ser blindados.

Para usar, basta falar diante do microfone e ajustar P1 e P2 para se obter o efeito desejado.



CI-1 – CA3140 – circuito integrado

CI-2 - 4016 – circuito integrado CMOS

CI-3 – 4011 – circuito integrado CMOS

C1 – 100 nF – capacitor cerâmico ou poliéster

C2 – 10 nF – capacitor cerâmico ou poliéster

C3 – 220 nF – capacitor cerâmico ou poliéster

P1 – 2M2 Ω – potenciômetro

P2 – 100 k Ω – potenciômetro

R1, R2 – 100 k Ω – resistores – marrom, preto, amarelo

R3, R4 – 10 k Ω – resistores – marrom, preto, laranja

R5 – 47 k Ω – resistor – amarelo, violeta, laranja

S1 – Interruptor simples

MIC – microfone dinâmico – ver texto

B1 – 6 V – 4 pilhas

Diversos:

Placa de circuito impresso, caixa para montagem, suporte de pilhas, fios, solda, etc.
