Sintonizador de VHF e FM (TEL135)

Descrevemos a montagem de um sensível sintonizador para as faixas de VHF e FM que pode captar estações num raio de até 200 km dependendo das condições geográficas e de propagação. O circuito é ligado à entrada de qualquer pequeno amplificador de áudio.

Com este pequeno sintonizador você pode captar as estações de FM locais, ouvindo-as em qualquer amplificador de áudio e as comunicações entre aeronaves e a torre, mesmo morando longe de aeroportos.

O circuito é muito sensível e também comunicações de serviços públicos que usem a faixa de VHF podem ser captadas.

A alimentação é feita com 4 pilhas e o consumo muito baixo.

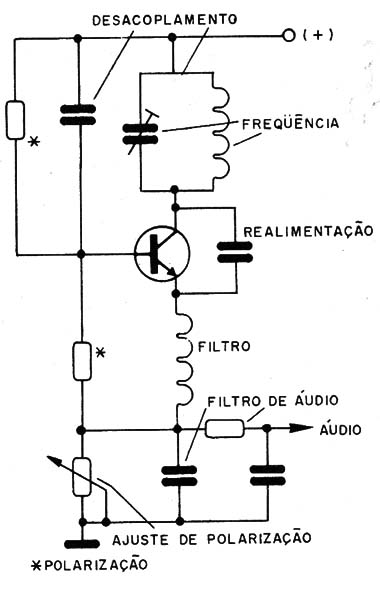

A base do circuito é um detector super-regenerativo com u único transistor que tem a configuração básica mostrada na figura 1.



   Figura 1 – O detector super-regenerativo
Figura 1 – O detector super-regenerativo



A bobina e o capacitor variável determina a frequência do sinal recebido e o potenciômetro ajusta a regeneração, para o ponto em que se obtém a maior sensibilidade.

Observe que existem restrições quanto ao uso do aparelho na captação da faixa de VHF, sendo proibida sua utilização nas imediações de aeroportos.

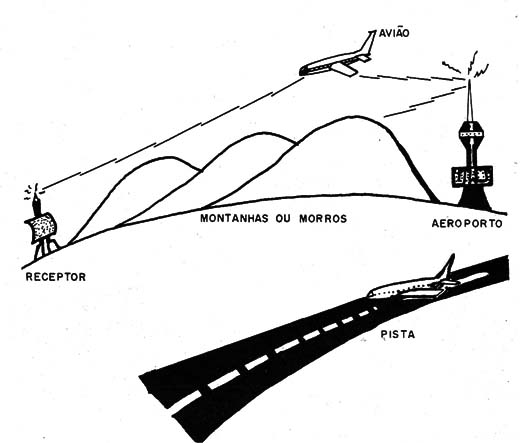

Conforme mostra a figura 2, os sinais da faixa de VHF se propagam em linha reta, não ultrapassando obstáculos grandes como morros e montanhas.



   Figura 2 – A propagação do sinais de VHF
Figura 2 – A propagação do sinais de VHF



Assim, dependendo do local em que estiver o receptor, pode-se captar a aeronave conversando com a torre, mas não se pode ouvir a torre,

Também é importante observar que as comunicações nesta faixa são de curta duração, exigindo um pouco de paciência do leitor, para encontrar a frequência certa em que ocorrem.

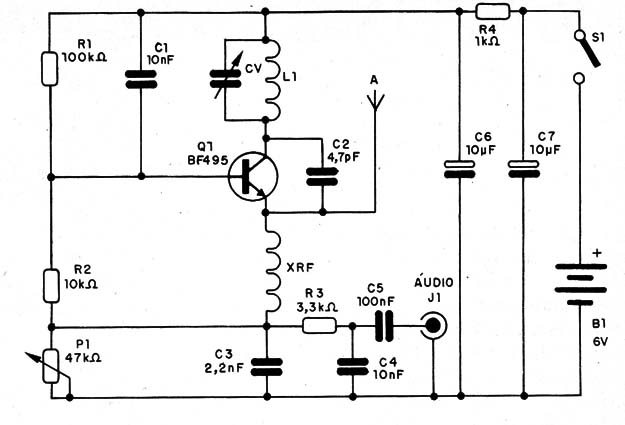

Na figura 3 temos então o diagrama completo do sintonizador.



   Figura 3 – Diagrama do sintonizador
Figura 3 – Diagrama do sintonizador

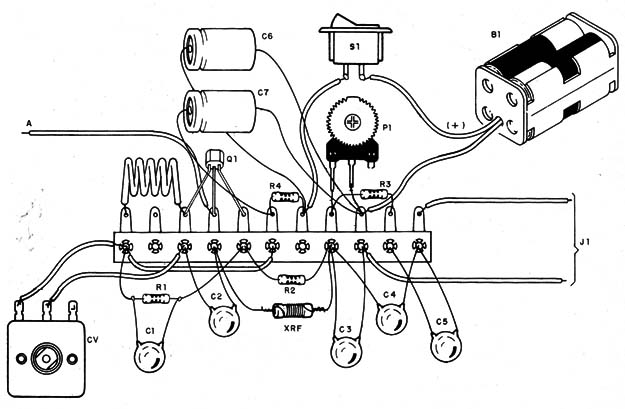

Uma montagem simples pode ser “pendurada” numa ponte de terminais conforme mostra a figura 4.



     Figura 4 – Montagem em ponte de terminais
Figura 4 – Montagem em ponte de terminais



Veja que nesta montagem é muito importante manter os terminais dos componentes curtos para que não ocorram instabilidades.

A conexão ao variável também deve ser bem curta, e este componente pode ser aproveitado de um rádio FM fora de uso.

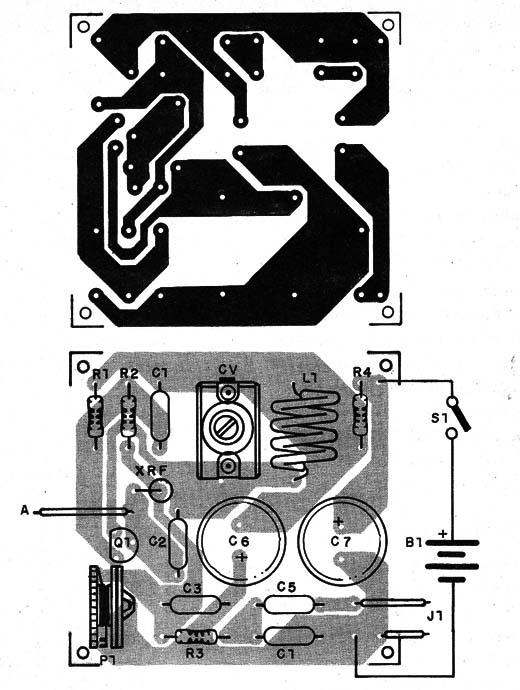

Melhor, entretanto, é fazer a montagem numa pequena placa de circuito impresso, conforme mostra a figura 5.



   Figura 5 – Montagem em placa de circuito impresso
Figura 5 – Montagem em placa de circuito impresso



Nesta placa mostramos um trimmer de porcelana para a sintonia, mas pode ser usado um trimmer redondo comum, ou ainda, com mais facilidade de uso, um capacitor variável como na montagem em ponte.

A bobina depende da faixa de frequências sintonizada, sendo enrolada com fio esmaltado 26 ou 28 em forma de 1 cm de diâmetro sem núcleo, ou ainda fio telefônico rígido comum.

Temos então as seguintes possibilidades:

2 ou 3 espiras – VHF de 100 a 150 MHz

4 espiras – FM de 88 a 108 MHz

5 ou 6 espiras – VHF baixa de 50 a 88 MHz

Na montagem, observe a posição do transistor e a polaridade dos capacitores eletrolíticos.

Os resistores são de 1/8 W com qualquer tolerância e os eletrolíticos para 6 V ou mais de tensão de trabalho.

Os capacitores menores devem ser cerâmicos e CV do tipo de baixa capacitância usado em rádios FM.

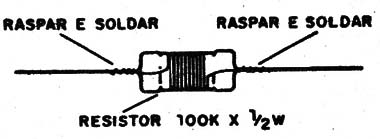

XRF pode ser enrolado num resistor, conforme mostra a figura 6.



   Figura 6 – Detalhes de XRF
Figura 6 – Detalhes de XRF



O resistor é de 100k a 1M com ½ W de dissipação e o fio pode ser bem fino 32 ou 34 AEG, sendo enroladas de 30 a 50 espiras.

A antena pode ser do tipo telescópico de 60 a 120 cm.

Não use antena maior, pois ela instabiliza o circuito, dificultando a sintonia.

Para a entrada do amplificador, utilize um fio blindado.



Q1 – BF494 – transistor NPN de RF

L1 – Bobina – ver texto

CV – capacitor variável – ver texto

C1 -10 nF – capacitor cerâmico

C4 – 4p7 F – capacitor cerâmico

C3 – 2n2 F – capacitor cerâmico

C4 – 100 µF – 10 nF – capacitor cerâmico

C5 – 100 nF – capacitor cerâmico ou poliéster

C6, C7 – 1u µF – capacitor eletrolítico

R1 – 100 kΩ – resistor – marrom, preto, amarelo

R2 – 10 kΩ - resistor – marrom, preto, laranja

R3 – 3k3 Ω – resistor – laranja, laranja, vermelho

R4 – 1 kΩ – resistor – marrom, preto, vermelho

P1 – 47 kΩ - trimpot

S1 – Interruptor simples

B1 – 6 V – 4 pilhas pequenas

A – antena – ver texto

Diversos:

Ponte de terminais, suporte de pilhas, caixa para montagem, fio blindado com plugue, fios, solda, etc.
