Este circuito experimental foi tirado do meu caderno de anotações dos anos 60, mas se aplica a qualquer amplificador de áudio comum. A ideia básica de se retirar o sinal de áudio da saída de um amplificador, no caso do projeto V1060 é simples. Veja neste artigo como fazer isso.
Partindo do conceito de que um amplificador nada mais é do que um amplificador cujo sinal seja reaplicado à entrada (realimentação positiva), podemos fazer isso com qualquer amplificador de áudio.
Em especial fizemos isso com o amplificador valvulado (3 válvulas) cuja montagem descrevemos em V1060 e que montamos lá pelos anos 60 e descrevemos em nosso caderno de anotações que temos até hoje.

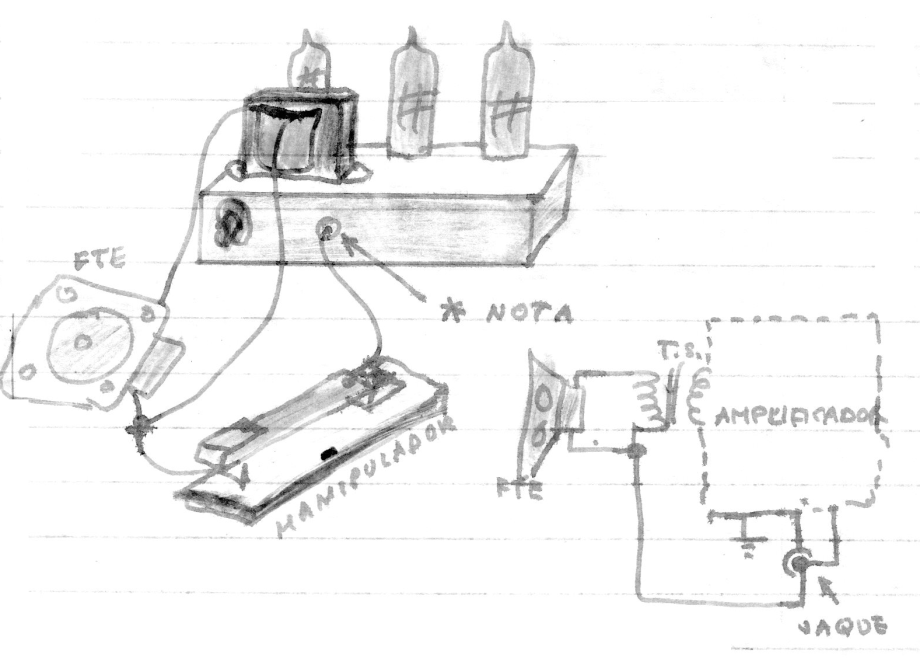

O modo de se fazer isso é mostrado na figura 1 em que usamos a configuração para obter um oscilador para prática de telegrafia.
No caso, a frequência é determinada pelo controle de volume que dosa a realimentação, mas podem ser usadas outras técnicas como, por exemplo, agregar um circuito RC.
Evidentemente, com um circuito RC temos a vantagem de podermos continuar a poder controlar o volume, o que é importante na maioria das aplicações.
Veja que essa técnica exige o cuidado de se ter um amplificador com transformador de saída. Nos casos em que esse componente não existe pode ser necessário agregar um capacitor no circuito de realimentação para se ter o desacoplamento da polarização, ou seja, evitar que tensões DC apareçam no circuito de entrada.
