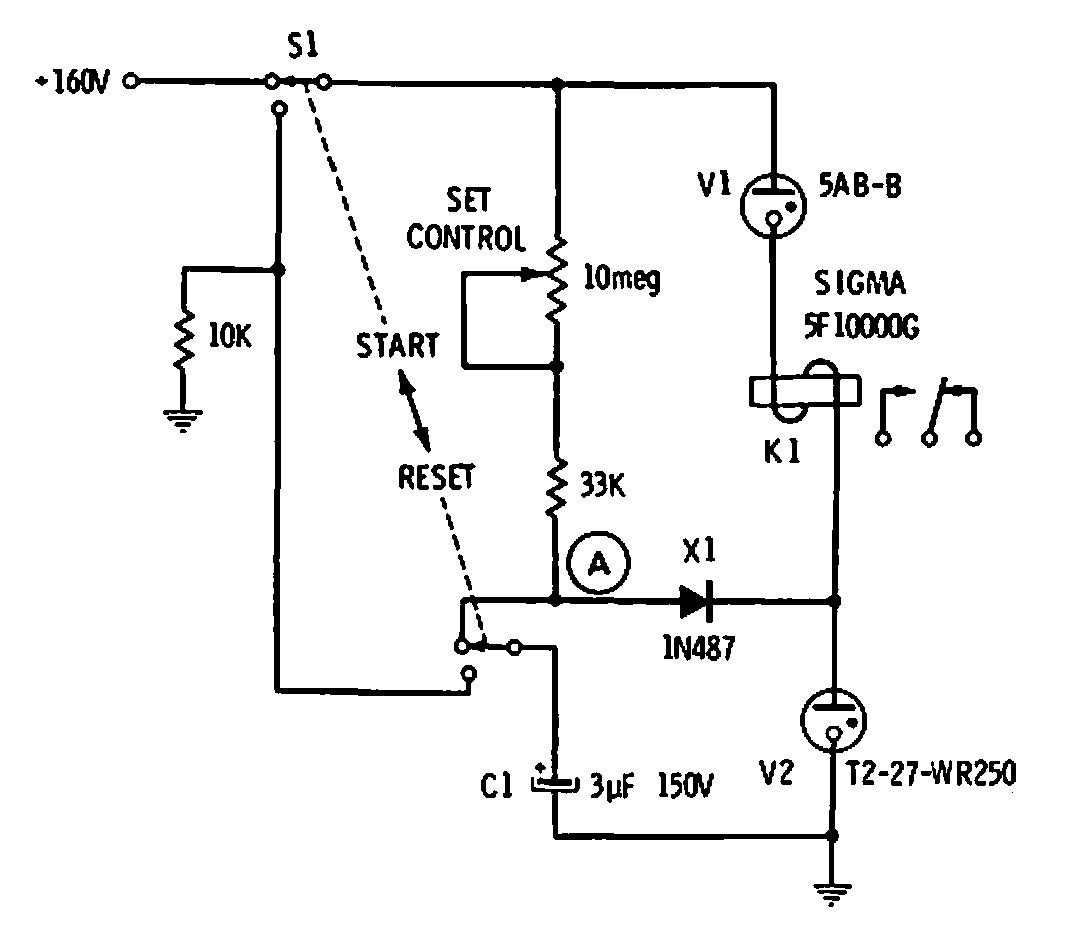

Este circuito é de uma documentação de 1969. O relé é do tipo sensível de alta tensão. O capacitor C1 determina a temporização juntamente com o potenciômetro de 10 M. O tempo máximo é de 25 segundos com o capacitor indicado.
