Completando 100 anos desde sua publicação original do artigo "Tubes Within Tubes", de B. C. B. Rowe em julho de 1926 revista Radio News baseada na criação de Siegmund Loewe em Berlim, a descoberta era sobre a válvula integrada e seus usos que serviu de base para o maior desenvolvimento futuro. No nosso site comentamos e analisamos sobre esse assunto em “A Válvula Integrada – Tubos dentro de tubos ”. Também resgatarmos em “A Chegada dos Transistores Russos e as Válvulas” a evolução desses componentes em nossa memória sobre a chegada dos transistores russos e as antigas válvulas.
A ideia pioneira de Siegmund Loewe era brilhante, mas parecia tentar colocar um bolo de aniversário com velas acesas dentro de uma caixinha de plástico, os componentes mais sensíveis simplesmente não suportavam o calor gerado pelos filamentos acesos das válvulas vizinhas, tudo no mesmo tubo. Por causa desse superaquecimento, o projeto teve que ser engavetado. No entanto, essa linha do tempo acaba de ganhar um capítulo surpreendente um século depois, a ciência descobriu que o segredo para os computadores do futuro é, literalmente, uma evolução direta daquela velha conhecida de vácuo.
Um século após os primeiros passos das válvulas integradas, a engenharia eletrônica buscou no passado a resposta para superar os limites físicos dos semicondutores baseados em silício sólido. Em um estudo publicado na revista científica Microsystems & Nanoengineering, uma equipe de pesquisadores liderada por Wenjing Ying e Yuelin Wang apresentou a CMVET (Cathode-Modulated Vacuum/Air-Channel Electron Tube). O dispositivo funde o conceito clássico da válvula termoiônica, que controla o fluxo de elétrons no vácuo, com as técnicas modernas de fabricação em nanoescala, eliminando o gargalo de velocidade dos processadores atuais, onde os elétrons sofrem com colisões e resistência física ao atravessar a matéria sólida.
Em vez de forçar os elétrons a viajarem por dentro de um bloco sólido de silício, a CMVET abre canais microscópicos de vácuo ou ar para a condução elétrica. Ela dispensa filamentos incandescentes para ejetar elétrons, operando por emissão de campo, técnica que extrai elétrons usando apenas a força de um campo elétrico. Isso elimina de vez a queima por calor, o alto consumo de energia e o superaquecimento que assombravam os projetos pioneiros do século passado.
Domando a Corrente sem Desperdício de Energia
Dispositivos que usam o vácuo em escala nanométrica vinham sendo testados por agências como a NASA e laboratórios globais desde 2012. Contudo, modelos antigos enfrentavam o gate leakage (vazamento de corrente na porta de controle). Nos sistemas antigos, quando a porta intermediária tentava interceptar ou modular o fluxo de elétrons para criar os estados binários de "0" e "1", a linguagem lógica de base dos computadores, as partículas colidiam fisicamente com a barreira de controle. Essa colisão causava uma perda massiva de energia, tornando os chips ineficientes e instáveis para o uso prático no dia a dia.

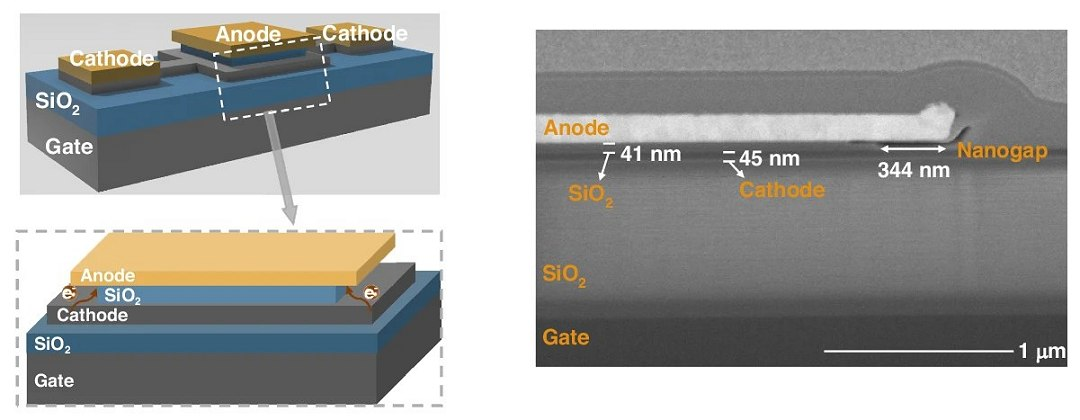

A arquitetura da CMVET resolveu esse impasse com uma abordagem de engenharia elegante: a modulação feita diretamente na fonte. Em vez de tentar frear ou desviar os elétrons no meio do caminho, o modelo posiciona a porta de controle estrategicamente por baixo do emissor, isolada por uma camada microscópica de dióxido de silício (SiO2), um material isolante de alta eficiência que evita curtos-circuitos.
Da Teoria aos Circuitos Digitais Complexos
Com a estabilidade de corrente solucionada, o estudo documentado no relatório técnico desbravou a última fronteira: a integração prática desses componentes em circuitos reais. Até então, as nano válvulas eram apenas peças isoladas em laboratórios. A equipe de Ying e Wang conseguiu usar as CMVETs para construir circuitos integrados analógicos e digitais perfeitamente funcionais. Os ensaios revelaram que o componente atua de forma não-saturante, o que significa que a corrente de saída continua a subir de maneira linear conforme a voltagem do receptor aumenta, sem atingir um teto estável.
Essa transição da matéria sólida para o vácuo altera completamente a velocidade de chaveamento desses blocos lógicos funcionais. Nos transistores tradicionais, o tempo que uma porta leva para mudar de estado é limitado pelo atrito dos elétrons na estrutura sólida do silício. Nas micro válvulas, a ausência de átomos no caminho reduz drasticamente o tempo de transição das portas lógicas, pavimentando o caminho para frequências de processamento muito superiores, sem o risco de derretimento dos chips.
Para provar a viabilidade prática do componente no processamento de sinais, os cientistas testaram as micro válvulas em uma série de blocos de circuitos analógicos integrados. A CMVET respondeu com sucesso ao desenvolvimento de amplificadores de fonte comum, amplificadores diferenciais e amplificadores tipo cascode. Nos testes com amplificadores de fonte comum, a equipe avaliou o comportamento sob cargas passivas e ativas, constatando que o ganho do circuito sobe em linha com o aumento da resistência da carga, alcançando um ganho estável de 1,6 com uma carga de 200 kΩ.
O Futuro da Indústria
O impacto de longo prazo dessa tecnologia redefine completamente o horizonte da eletrônica de alto desempenho. A primeira grande vantagem reside na manufatura: o processo de fabricação da CMVET foi desenhado para utilizar a tecnologia SOI (Silicon-on-Insulator, ou Silício sobre Isolante), uma técnica onde os transistores são construídos sobre uma fina camada isolante para melhorar o rendimento energético.
Além do ganho expressivo de velocidade de processamento, as microválvulas possuem uma resiliência ambiental que o silício convencional jamais conseguirá replicar. Por conduzirem eletricidade através de canais vazios (ar ou vácuo), esses dispositivos são inerentemente imunes à radiação ionizante (radiação de alta energia que arranca elétrons dos átomos) e a variações extremas de temperatura.
Em missões aeroespaciais, a universalidade dessas portas lógicas sob a arquitetura CMVET resolve um dos maiores pesadelos dos engenheiros: o erro de inversão de bit (bit flip) causado por interferência externa. Onde os raios cósmicos destroem facilmente os transistores comuns ao alterarem o estado lógico da matéria sólida e corromperem comandos críticos, as nanoválvulas continuam operando sem qualquer degradação por realizarem suas operações no espaço vazio. Um século depois, a ciência prova que o segredo para guiar a computação do amanhã estava guardado na simplicidade do passado.
Fontes:
Radio News – pg 30
https://www.worldradiohistory.com/Archive-Radio-News/20s/Radio-News-1926-07-R.pdf
