Dois componentes de grande importância para aplicações em automação e controle que destacamos neste artigo são os encoders rotativos das séries 11CE e 12CE da Cis, disponíveis na Mouser Electronics.
Indicados para aplicações em eletrônica de consumo portátil, aplicações comerciais, instrumentação, efeitos de instrumentos musicais, teclados e equipamentos de comunicações, eles se diferencial pelo modo de codificação.
VCOM18

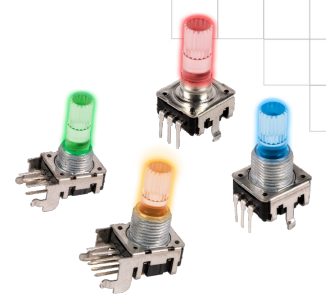

Na figura 1 temos os aspectos desses componentes, observando-se que os da série 12 possuem o eixo iluminado.
No datasheet temos o modo de se encomendar o componente com as especificações desejadas tais como a opção da cor de LED, configuração de terminais, comprimento do eixo, resolução e outras.
As principais características elétricas são:
- Tensão típica de operação: 5 V
- Resistência de isolamento: 100 M ohms
- Saída: 2 bits por quadratura
- Diferença de fase: 12 PPR e 24 PPR

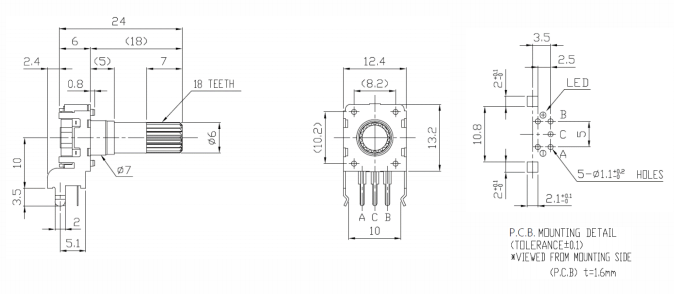

No datasheet temos mais especificações incluindo as de ordem mecânica e as especificações para os LEDs. A montagem pode ser vertical e horizontal. Na figura 2 temos exemplo de dimensões para a montagem traseira vertical
Todas as outras opções são dadas no datasheet.
https://www.mouser.com/new/cts/cts-11ce-12ce-rotary-encoders/
