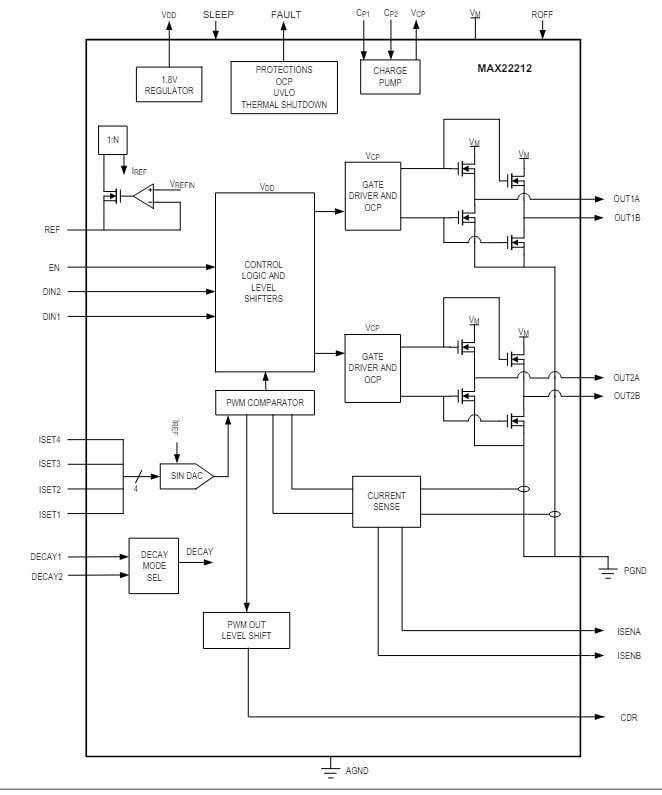

Analog Devices e Maxim - Drivers de motor DC MAX22212 integram uma ponte H MAX de alta corrente de 36 V, 7,6 A para acionar um motor DC com escovas ou metade de um motor de passo. Os FETs de ponte H integrados exibem impedância excepcionalmente baixa, resultando em alta eficiência de acionamento e geração mínima de calor. O RON total típico (compreendendo o lado alto e o lado baixo) é 0,125 Ω. O controle de modulação por largura de pulso (PWM) da ponte H é obtido por meio de três entradas lógicas: DIN1, DIN2 e EN. Os drivers MAX22212 apresentam uma regulação de acionamento de corrente (CDR) precisa para limitar a corrente de inicialização de um motor DC com escovas ou controlar a corrente de fase para operação de passo. Esses drivers suportam quatro métodos de decaimento diferentes, a saber, decaimento lento, decaimento rápido e dois modos de decaimento misto. Aplicações típicas incluem drivers de motor de passo, drivers de motor DC com escovas, drivers de solenóide e válvulas travadas.
