Conectores Modulares Magnéticos da TE Connectivity (COMD140)

Você ouviu falar em conectores magnéticos modulares? Certamente poucos sabem do que se trata, até achando eventualmente que se trata de mais um conector comum que dão um nome especial apenas para destacar uma de suas propriedades. Sim, é para destacar suas propriedades, mas é diferente, pois se trata de uma aplicação recente que certamente pode lhe interessar. Assim, baseados em material da TE Connectivity através da Mouser Electronics vamos falar desse produto que traz uma inovação que merece ser destacada. Vamos analisar e depois dar o destaque a partir do link que leva ao site da Mouser Electronics onde você pode aprender muito mais.

Nota: material produzido com base em documentação fornecida pela Mouser em:

https://br.mouser.com/new/te-connectivity/te-magnetic-modular-connectors/?utm_source=newtoncbraga&utm_medium=display&utm_campaign=mini_article_pt&utm_content=te-magnetic-modular-connectors

EMI e seus problemas

Á medida que as aplicações que envolvem sinais vão tendo suas frequências aumentadas e também a sensibilidade dos circuitos cresce, a preocupação com a Interferência Eletromagnética é um fator de preocupação para os projetistas que devem incluí-las em seus circuitos, o que pode significar aumento de custo e de espaço.

No entanto, o que está se propondo agora e que descrevemos no produto destacado neste artigo é que a proteção já pode estar embuda em certos setores do circuito, sem a necessidade de ficar nas placas.

Levando em conta que as interferências chegam através de cabos e também saem por eles, porque não incluir os componentes, principalmente os magnéticos, que filtram a EMI no próprio conector?

Conectores Magnéticos

Esta é então a ideia explorada pela TE Connectivity que inclui nos seus conectores modulares os recursos magnéticos que visam impedir que as EMI cheguem aos circuitos. Assim, conforme mostra a figura esses conector incluem os recursos magnéticos que impedem a propagação da EMI

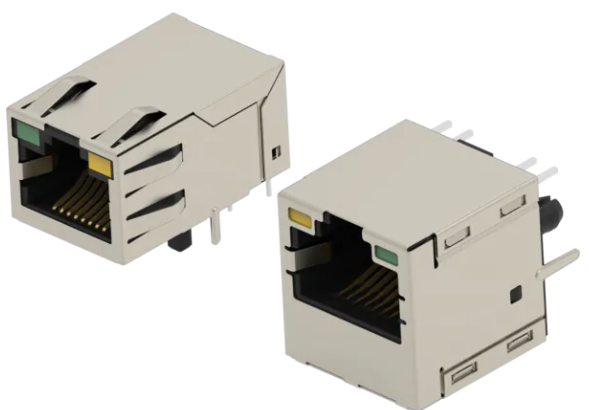

Figura 1 – Conectores magnéticos da TE Connectivity fornecidos pela Mouser Electronics.

Os conectores modulares magnéticos da TE Connectivity (TE) apresentam os recursos magnéticos (imãs) do filtro integrados e oferecem blindagem EMI, conexões confiáveis e degradação de sinal reduzida.

O design Power over Ethernet (PoE) permite a alimentação remota de periféricos diretamente pela linha Ethernet, garantindo que esses produtos sejam projetados para terminação de cabos Ethernet e se conectar a computadores, roteadores, LANs e outros equipamentos de comunicação de dados.

Os conectores de par trançado são projetados com 8 posições e 8 contatos e podem ser terminados na PCB de três maneiras: encaixe por pressão através de furo, solda através de furo ou montagem em superfície.

Esses conectores modulares têm um tamanho compacto e atendem às regras e regulamentações da FCC parte 68 por padrões TIA-1096-A. Os conectores modulares magnéticos da TE são ideais para eletrônicos de consumo, equipamentos comerciais, estações base sem fio e aplicações de comunicação.
