Nas aplicações industriais que usam redes Ethernet a existência de chaves comutadoras ou Switches, como são conhecidos é fundamental para comutação de sinais. Existem muitas opções de escolha para estas chaves dependendo do número de linhas que devem ser comutadas e o modo como o são. Assim, o profissional de instalação dessas redes deve estar atento às opções de mercado.
Neste artigo, baseados em documentação do fabricante através da Mouser Electronics focalizamos o sistema comutador ou switch SwitchBlox Industrial da Amphenol Aerospace.
O Switch Ethernet Industrial SwitchBlox da Amphenol Aerospace é um switch Ethernet de cinco portas 10/100 Mbps (10BASE-T/100BASE-TX) camada 2 não gerenciado e levemente gerenciado. Este switch Ethernet inclui uma estrutura não bloqueante, que permite que o switch atinja 100 Mbps simultaneamente em todas as portas.
O SwitchBlox industrial opera em uma faixa de tensão de entrada de 6,5 V a 60 V e fornece uma tensão de saída de 5 V ± 5% a 2 A. Este switch é ideal para aplicações móveis e industriais SWaP.
O switch Ethernet industrial SwitchBlox possui injeção Power-over-Ethernet (PoE) em cada placa, crossover MDI-X automático, LED RGB programável (via STM32), STM32L011F4U6 incorporado e conectores Molex Picoblade para portas. Este módulo está disponível em um tamanho de placa de 38 mm x 38 mm x 9,2 mm.

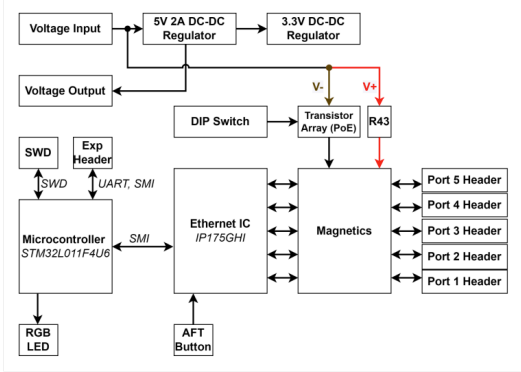

Na figura 1 temos um diagrama de blocos desse dispositivo.
A figura abaixo mostra o interfaceamento desse dispositivo e as conexões principais.
Um datasheet de 15 páginas, acessado através do link da Mouser descreve o modo de usar com os códigos de conexões e a programação das dip switches.
Destaques
- 5 portas Ethernet não bloqueantes 10/100M (10/100BASE-TX)
- Conectores Molex Picoblade para alimentação e portas
- STM32L011F4U6 integrado para o firmware implementar funções de switch gerenciadas (VLANs, QoS e espelhamento de porta)
- Faixa de tensão de entrada de 6,5 a 60 V
- Crossover MDI-X automático
- Funcionalidade não gerenciada (pronta para uso)

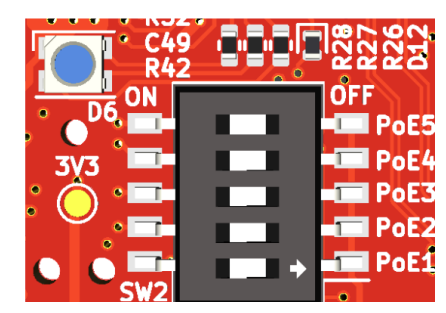

- Injeção PoE de 15 W em cada porta (selecionável por meio de um switch DIP)
- Entrada de tensão protegida reversa
- Entrada de tensão protegida contra transientes
- Faixa de temperatura operacional de -40 °C a 85 °C
- Tensão de saída de 5 V ± 5% a 2 A
- Tamanho da placa de 38 mm x 38 mm x 9,2 mm
- LED RGB programável (por meio do STM32)
Aplicações:
- Aplicações espaciais, industriais e mobile.
Mais informações podem ser obtidas no link abaixo.
Um vídeo de como comprar na Mouser é dado no link:
https://www.youtube.com/watch?v=fmJUUx3skLs
