Nos sistemas em que se utiliza qualquer tipo de fluido a baixa temperatura um componente importante a ser considerado é o senhor de temperatura de refrigerante. Neste artigo, com base em informações da Mouser Electronics, descrevemos um desses componentes. Mais informações poderão ser acessadas no link no final do artigo.

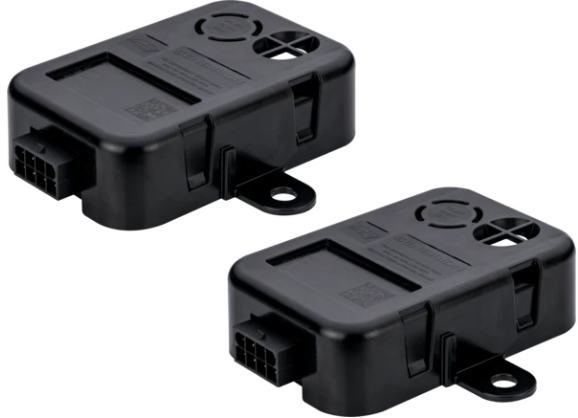

Os Sensores de Refrigerante Sensirion SGD4x A2L são Sistemas de Detecção de Refrigerante (RDS) projetados para aplicações HVACR. Os sensores Sensirion SGD4x operam com base no princípio da condutividade térmica e incluem uma saída de relé de contato seco duplo para acionar um ventilador, desligar a carga ou alertar uma placa de controle.
Um indicador de status LED fornece feedback visual rápido para fácil instalação. Com tempos de resposta rápidos e calibração multirrefrigerante, os dispositivos suportam refrigerantes A2L, tornando-os ideais para sistemas residenciais e comerciais.
Os Sensores de Refrigerante Sensirion SGD4x A2L atendem a padrões da indústria como UL60355-2-40 e oferecem calibração dupla para R454B e R32 em HVAC, além de calibração tripla para R454A, R454C e R455A em sistemas de refrigeração.
RECURSOS
- Com a tecnologia TC avançada, os equipamentos de refrigeração detectam vazamentos de refrigerante de forma rápida e confiável, minimizando alarmes falsos e interrupções operacionais.
- A conformidade com a UL atende aos padrões UL 60335-2-40 ed. 4.0 e à próxima ed. Padrões 4.1 com recursos de automonitoramento, funcionando como um sensor de refrigerante ou um sistema de detecção completo.
- Longa vida útil, opera sem manutenção por mais de 15 anos, com calibração vitalícia de fábrica e sem necessidade de zeragem.
- A luz de status bicolor fornece indicação de status clara e imediata para conveniência do instalador.

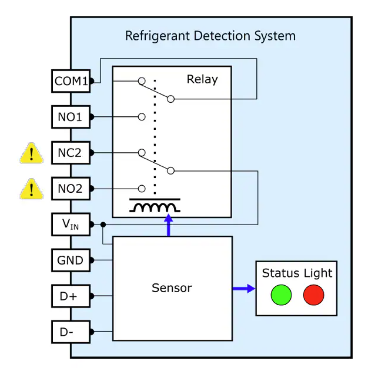

- A saída de relé de contato seco duplo integra-se perfeitamente com sistemas HVAC modernos que utilizam refrigerantes A2L, eliminando a necessidade de uma placa de mitigação externa.
- A interface serial RS-485 permite fácil comunicação e transmissão de dados, juntamente com a saída de relé, aprimorando os testes do sistema e os processos de projeto.
- Ampla compatibilidade com refrigerantes, suporta os refrigerantes R32, R454A, R454B, R454C e R455 e é resistente à contaminação por refrigerante.
- Cabo do sensor A2L 300-11631-06 necessário (vendido separadamente).
APLICAÇÕES
- Sistemas de climatização residenciais e comerciais
- Bombas de calor
- Equipamentos de refrigeração
ESPECIFICAÇÕES
Refrigerantes monitorados
- R-32, R-454B (calibração dupla)
- R-454A, R-454C, R-455A (calibração tripla)
Conector selável de 8 pinos
Tempo de resposta ≤30s
Condições de operação
- -40°C a +85°C (-40°F a +85°C)
- 0 a 100% UR, incluindo ambientes com condensação (ponto de orvalho máximo de +40°C)
- 800 mbar a 1.100 mbar
- Precisão de ±2,5% LFL em condições ambientes
- Tensão de alimentação 24 V CA/CC
- Interface de saída RS-485/MODBUS e relé de contato seco duplo
- Saída de relé de contato seco duplo
- Conformidade com a norma UL 60335-2-40 (4ª edição)
- Luz de status LED vermelha/verde para monitoramento visual
- Proteção IP IP54, se o conector possuir classificação IP54 é usado
- Vida útil esperada >15 anos/sensor automonitorado
- Tamanho 3,54" x 2,17" x 0,94" (90 mm x 55 mm x 24 mm)
Obtendo mais informações:
No link você pode obter mais informações sobre o componente e como obter na Mouser Electronics:
