Estabilizadores ou reguladores automáticos de tensão são dispositivos de grande utilidade na bancada de reparação, na bancada de trabalhos eletrônicos, no lar ou onde quer que a rede de energia possa sofrer flutuações capazes de prejudicar o desempenho de um equipamento por ela alimentado. O estabilizador descrito neste artigo serve para alimentar eletrodomésticos na versão básica com até 100 W, mas pode ser facilmente alterado para operar com cargas até 2 000 W.
A finalidade de um estabilizador de tensão é manter fixa uma determinada tensão de alimentação. Intercalado entre a rede de alimentação e um aparelho ele evita que as flutuações da rede possam afetar o funcionamento do aparelho alimentado. Estabilizadores de tensão são indispensáveis na bancada, no lar ou onde quer que ocorram variações da tensão da rede, que são comuns principalmente nos picos de consumo.
O aparelho que descrevemos neste artigo é simples de montar e ajustar é de excelente desempenho, funcionando com qualquer transformador desde que projetado para esta finalidade e com potência na faixa de 50 a 2000W.
Características:
• Tensão de entrada: 180 a 230 V
• Tensão de saída: 220 V
• Potência: 100 W (ver texto)
• Alimentação do setor eletrônico: 12 V
Se o leitor já possui um transformador disponível num estabilizador manual basta fazer a ligação conforme mostra a figura 1
FUNCIONAMENTO
Neste circuito dois integrados 7412 funcionam como comparadores de tensão determinando assim o ponto de disparo de dois relés que serão os comutadores automáticos do transformador. As referências de tensão dos comparadores são dadas por P1 e P2 que consistem nos únicos ajustes deste aparelho. A saída de cada comparador excita relés através de transistores NPN de uso geral. Observe que a alimentação dos 741 como comparadores não precisa ser simétrica.

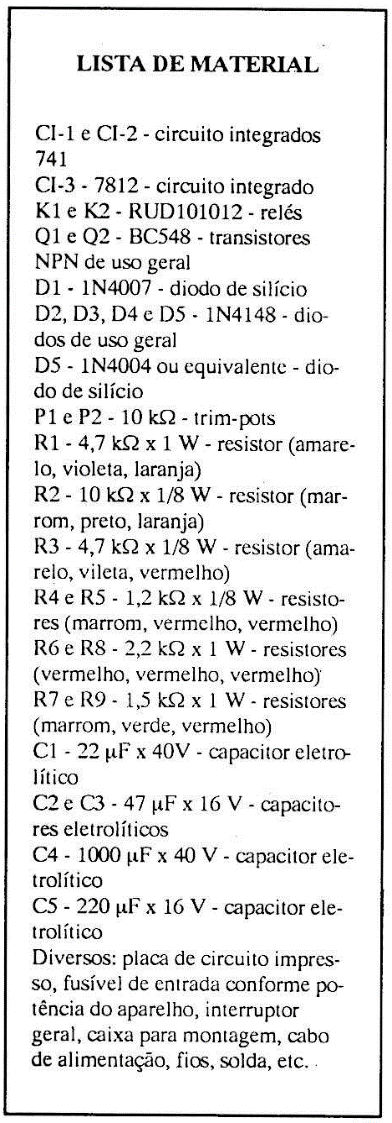

MONTAGEM
A montagem do transformador exige alguma prática neste tipo-de trabalho, o que significa que, para os menos habilidosos o aproveitamento de um transformador estabilizador manual talvez seja mais interessante.

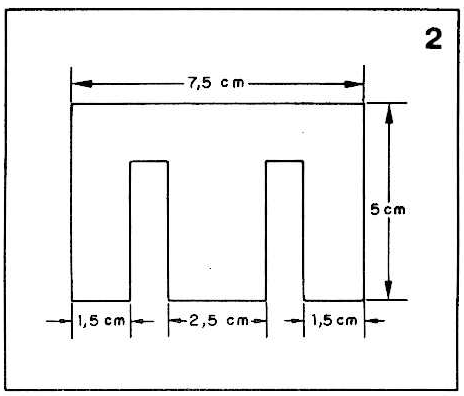

A lâmina 'E' do transformador deve ter as dimensões mostradas na figura 2, para uma potência de 100 W. Para potências maiores o leitor precisará redimensionar o transformador.
Na figura 3 temos o número de espiras para cada enrolamento e o número AWG do fio usado. As diversas camadas dos enrolamentos devem ser isoladas, e em especial o primeiro setor de onde tiramos a baixa tensão para alimentar o setor eletrônico.
Observe que este setor não é isolado da rede já que o dispositivo opera como um autotransformador. Se o leitor for usar um estabilizador manual em lugar deste, deve dispor ainda de um pequeno transformador de 12 V x 500 mA para alimentar em separado o setor eletrônico do estabilizador. Na figura 4 temos a placa de circuito impresso.
AJUSTES E USO
Para calibrar este aparelho basta ligar os pontos de terra e V do transformador aos pontos terra e V da placa, ou seja, colocar os 12 V alternados na entrada do circuito eletrônico (na verdade esta tensão não é crítica e o autor do projeto usou até 20 V nesta alimentação). No ponto E e terra são colocados os 220 V da rede.
Se algum relé atuar, gire os cursores dos trimpots até obter a máxima referência de tensão nos operacionais. Desligue o transformador da rede e coloque o ponto 1B" do transformador no ponto 'R" da placa. Atue então sobre P1 até que o relé K1 ligue. Faça isso com cuidado pois assim que ele atuar, teremos chegado ao ponto de calibrarão.
Desligue novamente o transformador da rede e ligue o ponto "C' do transformador ao ponto "R" da placa, mas antes solte o ponto "B' do mesmo. Atue sobre P2 até K2 atuar. Feito isso desligue o ponto "C" do transformador do ponto "R" da placa e ligue os pontos B, E, Z, C e D do transformador aos correspondentes da placa. Com isso o aparelho estará pronto para funcionar.
Respeite as limitações de potência ao alimentar qualquer carga.
Nota: Artigo publicado na Revista Saber Eletrônica 224 de 1991
