Um efeito interessante para instrumentos musicais de corda é o multifiltro. Com ele podemos determinar a cura de resposta do instrumento, reforçando certas notas e obtendo assim uma presença melhor, principalmente em conjuntos. O circuito apresentado é muito simples e usa componentes de custo baixo.
Nota: Artigo de uma Eletrônica Total de 1991

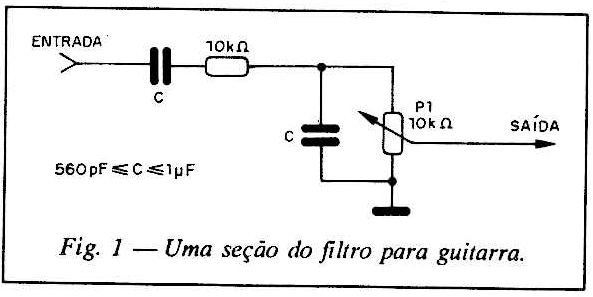

Efeitos para instrumentos musicais são muito apreciados pelos leitores que tocam algum instrumento de corda ou que participam de conjuntos. Os recursos eletrônicos em sua maioria são caros, mas com poucos componentes de baixo custo e um pouco de habilidade consegue-se às vezes resultados surpreendentes. O circuito que apresentamos aqui é muito interessante e ainda oferece a possibilidade de ampliação de suas faixas de ações com o acréscimo de módulos. Intercalando entre o captador de um instrumento musical e uni amplificador ele filtra determinadas faixas, aumentando ou diminuindo sua intensidade e assim realçando certas notas. O filtro que damos como exemplo opera na faixa dos graves principalmente, mas com a utilização de capacitores de 2,2 nF e 1 nF em dois módulos adicionais conseguimos também colocar os agudos, (figura 1). A alimentação de 9 V do circuito pode ser feita com baterias ou pilhas comuns e o baixo consumo garante uma boa autonomia para a fonte de alimentação.
O circuito também pode ser usado como equalizador para microfone possibilitando assim um melhor casamento de timbre quando tivemos um cantor de voz mais agudo com outro de voz mais grave. As características do circuito permitem sua operação com captadores e microfone de média e alta impedância. O ganho pode ser modificado para adaptar o circuito e a sensibilidade do captador ou microfone usado.
CARACTERÍSTICAS
• Tensão de alimentação: 9 + 9 V
• Corrente média consumida: 10 mA
• Número de controles de filtro: 5
• Controles adicionais: distorção e excitação
• Ganho de entrada: 5 (podendo ser alterado)
• Faixa de operação: 100 a 5 000 Hz (para o circuito básico)
COMO FUNCIONA
O sinal do captador ou microfone passa em primeiro lugar por um pré-amplificador de áudio com uni circuito integrado MC1458. Este circuito integrado consta de dois operacionais com características bastante semelhantes ao 741, tanto que na sua falta o lay-out da placa pode ser alterado para receber dois 741.
O ganho desta etapa de entrada é determinado pela reação entre os resistores R1 e R2. O resistor R2, poderá ser novamente alterado até 1,5 MΩ se a fonte de sinal tenha pouca intensidade como um microfone de impedância muito baixa, de modo a termos a excitação das etapas seguintes. Com um resistor de 1,5 MΩ temos um ganho de tensão da ordem de 25 vezes.

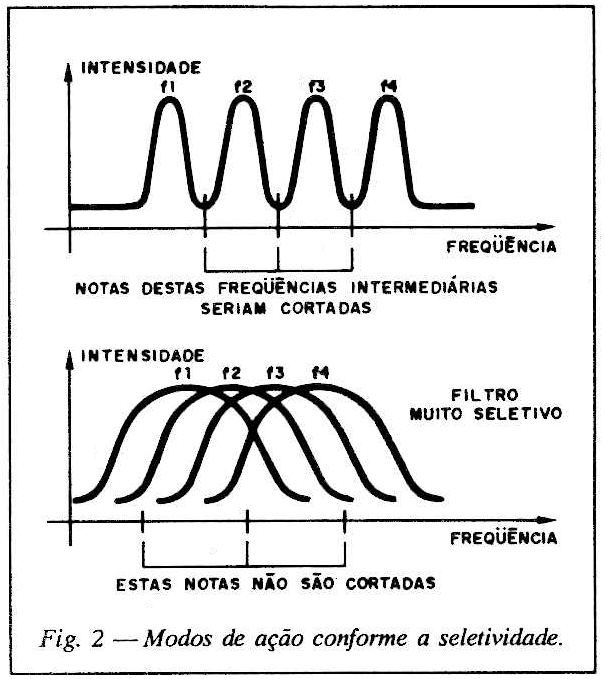

O sinal desta etapa é aplicado em 5 filtros cada qual contendo um potenciômetro de ajuste que permite controlar sua ação. A frequência de cada filtro é determinada basicamente pelos capacitores usados. No caso temos ações na faixa de 100 a 5 000 Hz, mas alterações podem ser feitas, lembrando que a faixa passante é relativamente larga pois os filtros não são de seletividade aguda, o que tomaria sua ação imprópria para este tipo de aplicação. Um filtro de grande seletividade selecionaria o espectro de áudio, impedindo a passagem de certas notas, (figura 2). O leitor que vai montar este circuito, pode até deixar em aberto os valores dos capacitores de Cl a C10, fazendo experiências de acordo com as características do instrumento usado.
Devendo apenas lembrar, que em cada seção do filtro os capacitores devem ser iguais, que os valores maiores correspondem ao reforço de graves e que os capacitores devem ser cerâmicos ou de poliéster na faixa de 470 nF até 1 nF. Os sinais que passam pelos filtros são misturados e como sofrem uma certa atenuação precisam de nova ampliação que é proporcionada pela segunda metade do MC1458, ou seja, outro amplificador operacional.
O ganho desta etapa é determinado pela reação entre R13 e a combinação dos resistores de R8 a R12, o que resulta em aproximadamente 10 vezes. Também podemos aumentar o ganho desta etapa com a alteração de R13 cujo valor pode ficar entre 100 kΩ e 1,5 MΩ. O circuito além do efeito de filtragem também modifica o timbre do sinal com um ajuste de distorção ou simetria. Este ajuste é mais crítico no caso da voz humana, mas pode ser muito interessante no caso de instrumentos, pois atuaria como um "fuzz" ou distorcedor.
Este ajuste é feito por P6 que atua sobre o nível de tensão de referência do pré-amplificador de entrada. Com o ajuste máximo, quando P6 formar com R15 um divisor de tensão por 2, temos uma fidelidade de reprodução dos dois semiciclos, mas com o deslocamento deste controle temos a reprodução dos semiciclos de forma diferenciada com a distorção do sinal.
P7 controla a intensidade do sinal obtido na saída de modo a haver a excitação correta do amplificador de potência. O circuito tem uma grande amplitude de sinal de saída se convenientemente excitado podemos com isso levar a maioria dos amplificadores à plena potência de saída.
MONTAGEM

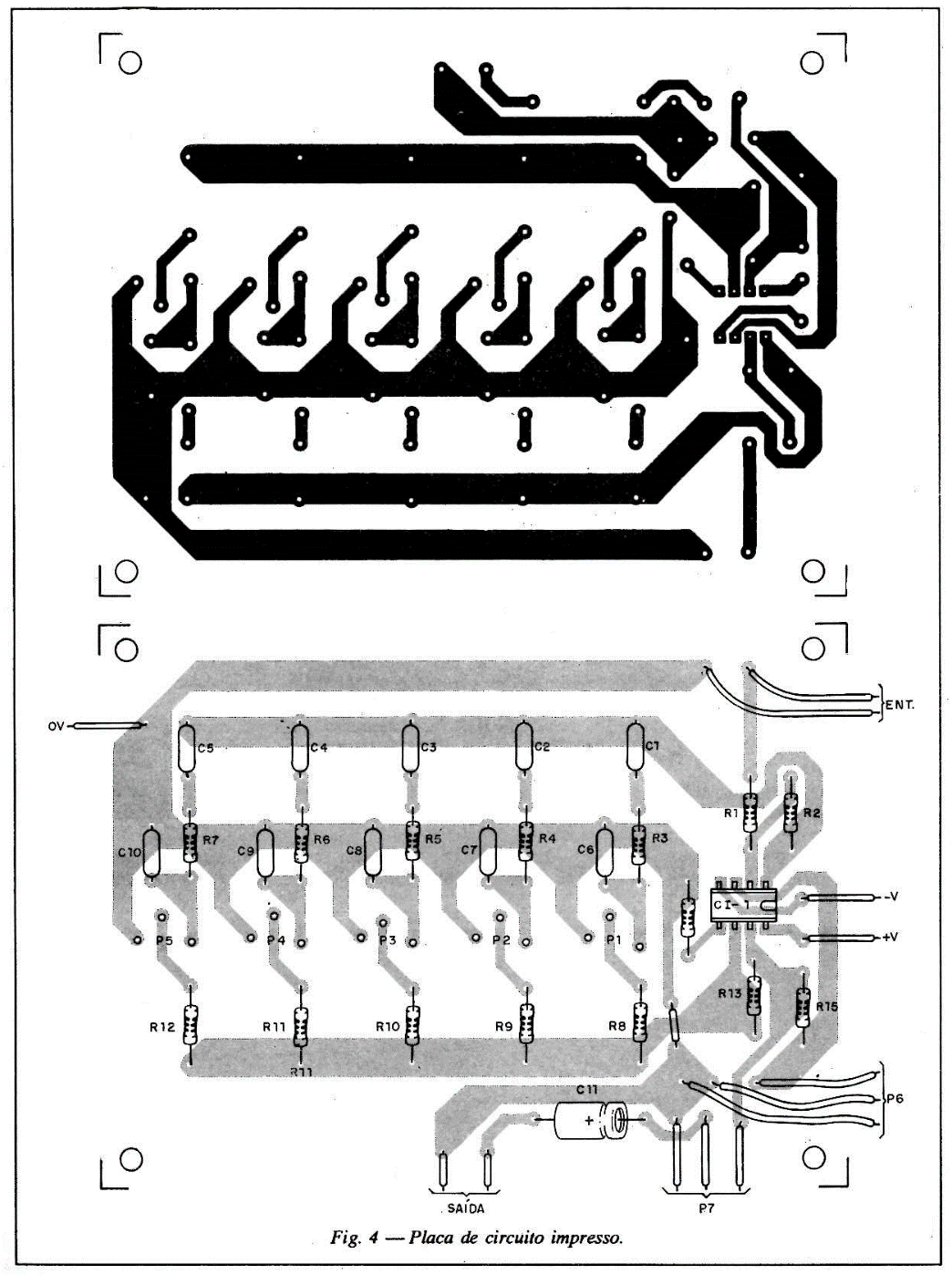

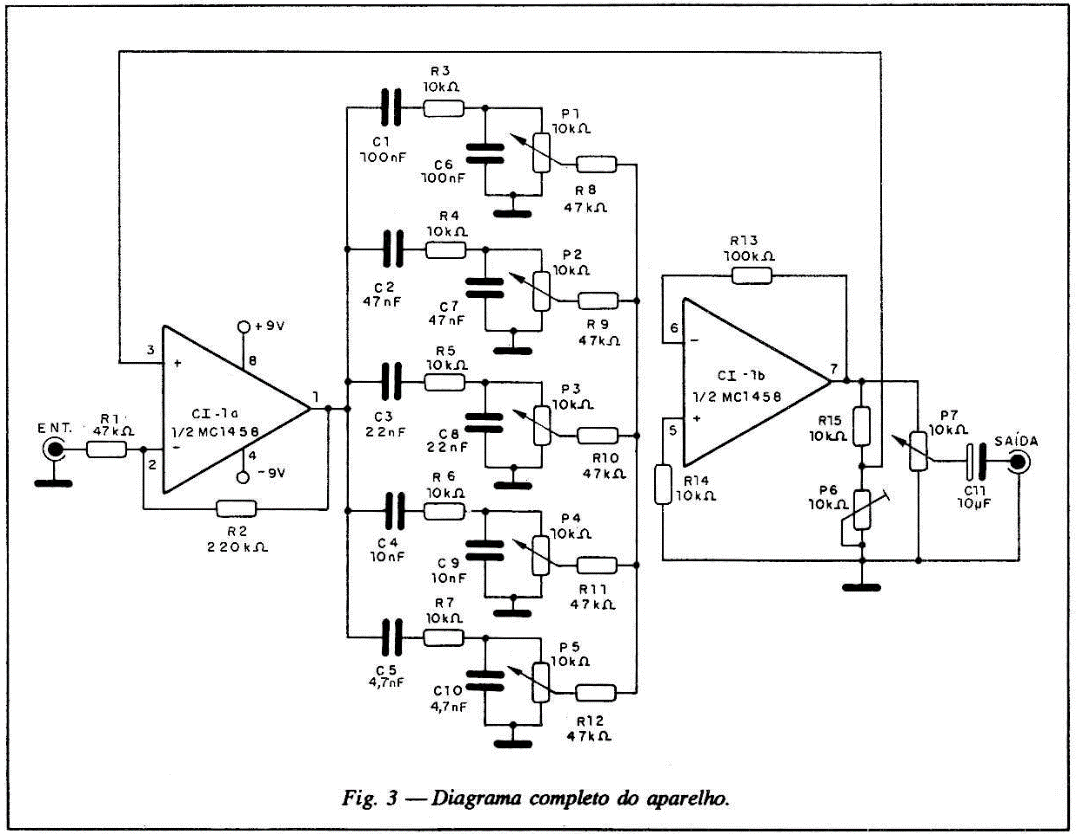

O diagrama completo do aparelho é mostrado na figura 3. A placa de circuito impresso para a versão de 5 canais é dada na figura 4 Como este tipo de circuito está sujeito a captação de zumbidos recomendamos a utilização de uma caixa metálica. O polo de 0 V da fonte deve ser ligado a esta caixa de modo que ele passe a servir de blindagem.

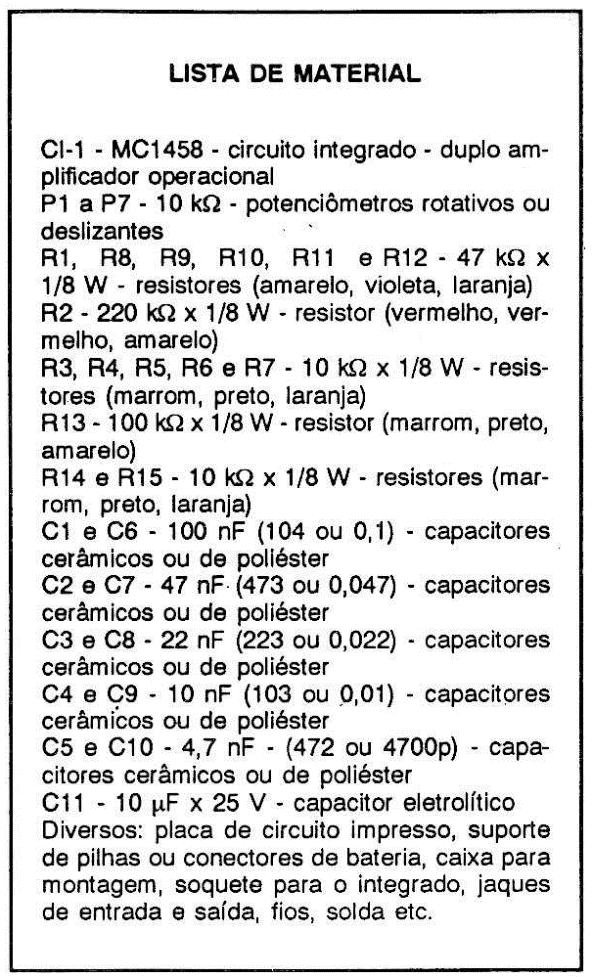

Para entrada e saída de sinal usamos jaques de acordo com os plugues dos microfones, captadores e cabos que o leitor possua. Para o circuito integrado é interessante usar um soquete DIL (Dual In Line) de 8 pinos. A posição do circuito integrado deve ser observada com cuidado. Os resistores são todos de 1/8 W. Temos dois tipos de capacitores no projeto. C4 que é eletrolítico para 16 ou 25 V e os demais que tanto podem ser de poliéster como cerâmicos.
Os potenciômetros P1, P2, P3, P4 e P5 podem ser deslizantes para uma montagem com bom aspecto final, mas o uso de potenciômetros comuns não afeta o desempenho do projeto, o mesmo ocorrendo em relação a P6 e P7. Para a fonte de alimentação podemos usar pilhas ou baterias, se bem que pilhas mesmo sendo maiores, proporcionem maior autonomia para o aparelho. Suporte ou conectores apropriados devem ser usados para as pilhas ou baterias e a polaridade rigorosamente observada.
PROVA E USO

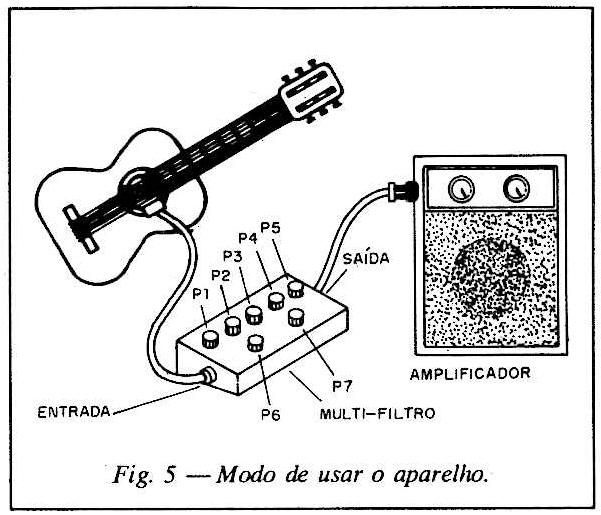

Para provar intercale o aparelho entre qualquer fonte de sinal e um amplificador, conforme mostra a figura 5.
A fonte de sinal pode ser um instrumento ou até mesmo o sinal de um gravador ou saída de fone de um radinho.
Atuando sobre os potenciômetros de P1 a P5 você deve notar diferenças de tonalidade, com o reforço ou corte de certas notas musicais. Comprovado o funcionamento é só usar. Para isso, ajuste o tipo de reprodução desejada atuando sobre os potenciômetros de acordo com cada tipo de instrumento.
Faça alterações nos valores de R2 e R13 se desejar modificar o ganho em função da fonte de sinal, caso não seja obtida máxima potência de áudio. Se houver ronco verifique as conexões e se necessário blinde os fios dos jaques de entrada e saída.
