Neste artigo, descrevemos a montagem de um simples transmissor modulado em tom que, na versão básica, tem três canais. Com facilidade, este número de canais pode ser expandido. Diversos receptores e filtros compatíveis com este transmissor podem ser encontrados no site.
Com a escolha de uma bobina apropriada, este transmissor pode operar em qualquer frequência entre 27 MHz e 100 MHz, dependendo do receptor usado.
O alcance depende da sensibilidade do receptor, mas certamente superará os 50 metros nas aplicações comuns. Nas frequências mais altas, em torno de 72 MHz, com um bom receptor, o alcance será até maior que 100 metros.
O sistema usado é de modulação em tom, havendo no circuito básico 3 canais que devem ser ajustados com cuidado, de modo que um não tenha frequência múltipla do outro, pois se isso acontecer haverá disparo errático.
A alimentação, para maior economia, vem de pilhas comuns, pequenas, e sua durabilidade é bastante grande.
São usados dois transistores, sendo um unijunção para a modulação e um de RF para a produção do sinal.
COMO FUNCIONA
O ponto mais importante deste projeto é, sem dúvida, a simplicidade.
São usados apenas dois transistores, sendo um unijunção como modulador num oscilador de relaxação. A frequência da modulação e, portanto, do canal é ajustada em três trimpots associados aos botões de disparo correspondentes.
O outro transistor opera como oscilador de alta frequência, com esta determinada pelo circuito L1/CV.
A bobina L1 tem número de espiras que depende da faixa que se deseja operar, segundo a seguinte tabela:
80 – 100 MHz – 3 espiras
50 – 80 MHz - 5 espiras
20 – 50 MHz - 8 espiras
O fio usado pode ser comum ou esmaltado grosso e a forma é de 1cm de diâmetro.
Para a faixa inferior (entre 20 e 50 MHz) pode ser necessário usar um pequeno núcleo de ferrite.
MONTAGEM

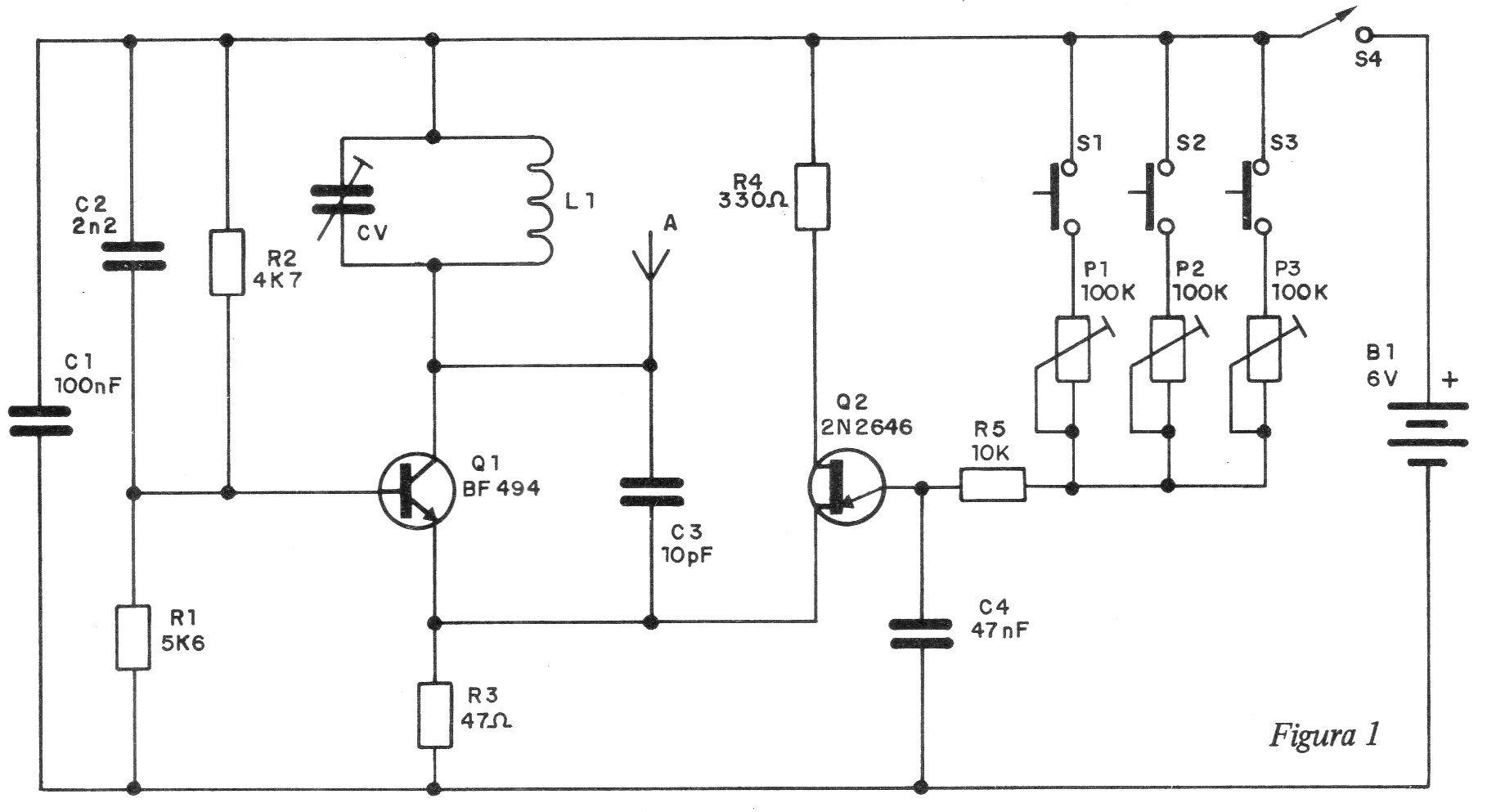

Na figura 1 damos o circuito completo do transmissor.

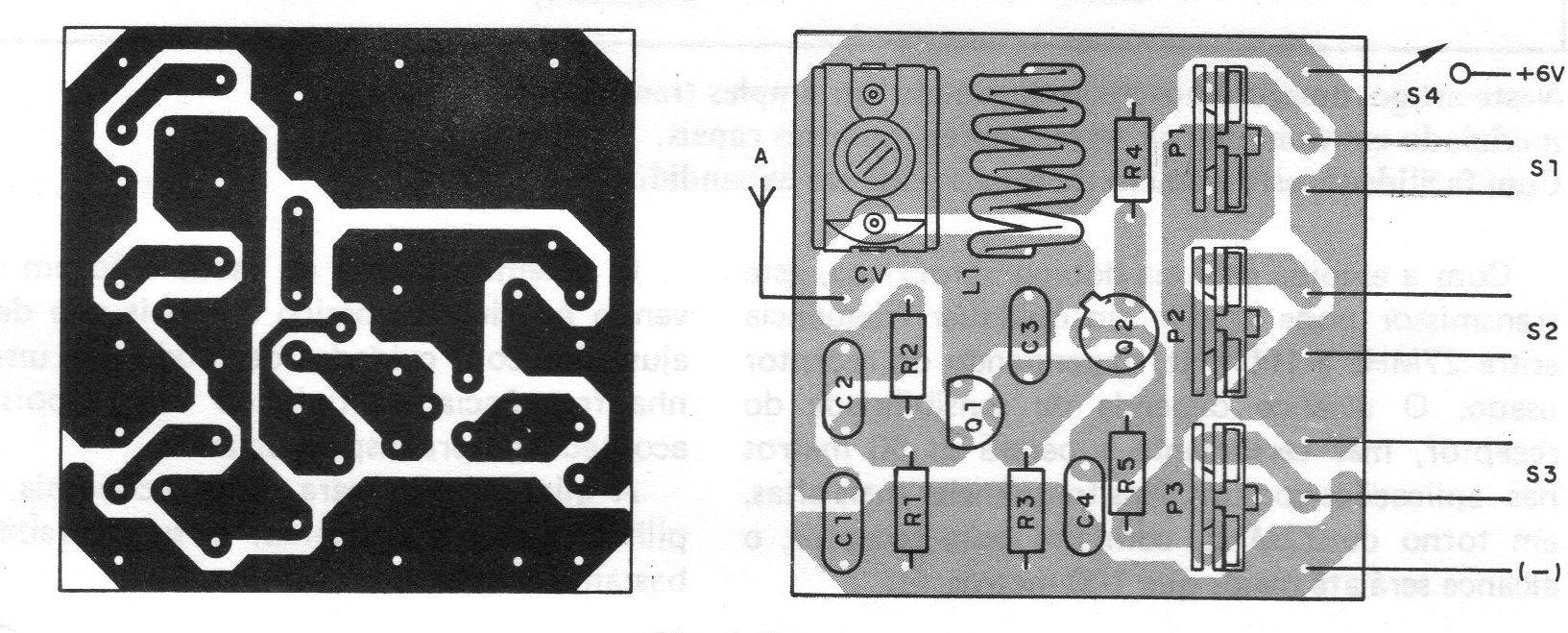

A realização prática do transmissor numa pequena placa de circuito impresso é mostrada na figura 2.
São os seguintes os cuidados que devem ser tomados com a montagem:
- Observe as posições dos transistores.
- Os capacitores são todos cerâmicos, tipo disco.
- Os resistores são todos de 1/8 W ou ¼ W com qualquer tolerância.
- O trimmer CV é de base de porcelana e os trimpots são comuns.
- S1 a S3 são interruptores de pressão e S4 é o interruptor geral.
- A antena é telescópica, com 40 cm a 1m de comprimento, dependendo da frequência (maior frequência, antena menor).
- Observe a polaridade do suporte das pilhas.
Terminando a montagem, para o teste de funcionamento pode ser usado um receptor que sintonize a frequência que o transmissor opera.
PROVA
Ligue c receptor nas proximidades e acione S4. Inicialmente, procure sintonizar o sinal do transmissor que é apenas a sua portadora, sem modulação.
Faça os ajustes de CV no sentido de obter o sinal mais forte.
Aperte depois os interruptores S1, S2 e S3, ajustando os trimpots para tons diferentes que posteriormente serão ajustados nos filtros do receptor próprio que será empregado.
Lista de Material
Q1 - BF494 - transistor de RF
Q2 - 2N2646 - transistor unijunção
CV - trimmer
L1 - bobina (ver texto)
S1, S2, S3 - interruptores de pressão
S4 - interruptor simples
B1 - 6 V - 4 pilhas pequenas
C1 – 100 nF (104) - capacitor cerâmico
C2 - 2n2 (222) - capacitor cerâmico
C3 – 10 pF - capacitor cerâmico
C4 - 47 nF (473) - capacitor cerâmico
P1, P2, P3 – 100 k - trimpots comuns
R1 - 5k6 X 1/8 W - resistor (verde, azul, vermelho)
R2 - 4k7 X 1/8 W - resistor (amarelo, violeta, vermelho)
R3 – 47 ohms X 1/8 W- resistor (amarelo, violeta, preto)
R4 - 330 ohms X 1/8 W - resistor (laranja, laranja, marrom)
R5 – 10 k X 1/8 W - resistor (marrom, preto, laranja)
A - antena telescópica (ver texto)
Diversos: suporte para 4 pilhas pequenas, placa de circuito impresso, caixa para montagem, fios, solda, receptor, etc.
