CW significa onda contínua (continuous wave) e se refere à modalidade de transmissão por telegrafia. O transmissor que descrevemos a seguir opera na faixa de 3 a15 MHz e pode ser usado para transmitir sinais de socorro ou emergência com alcance que depende da sensibilidade do receptor e da antena usada.
O transmissor pode ser alimentado com tensões entre 6 e 12 Volts e facilmente instalado numa caixinha portátil. A antena será formada por dois pedaços de 5 a 12 metros de fio que serão enrolados nesta caixa para serem esticados quando o aparelho for usado.

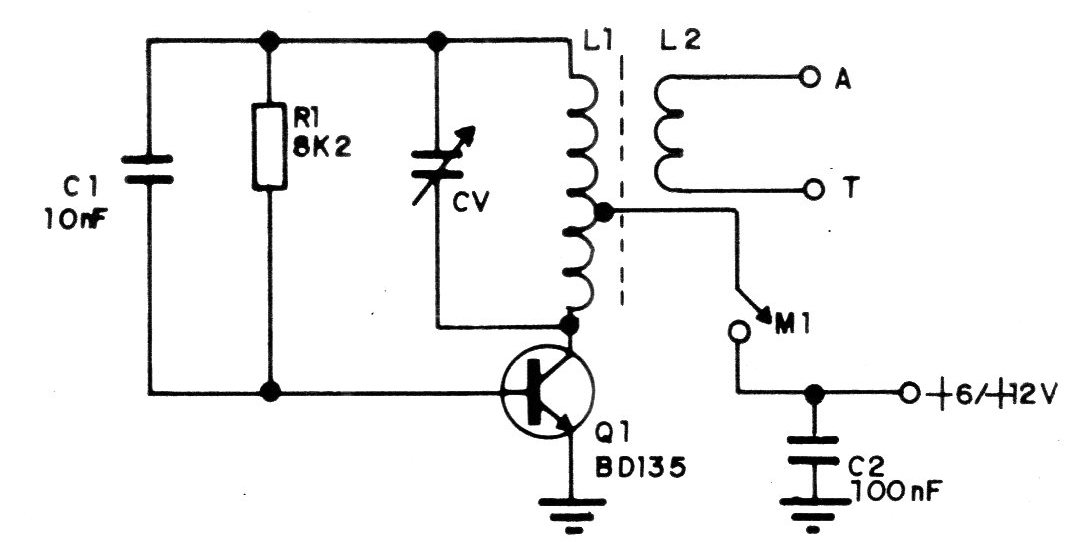

Na figura 1 temos o diagrama do transmissor.

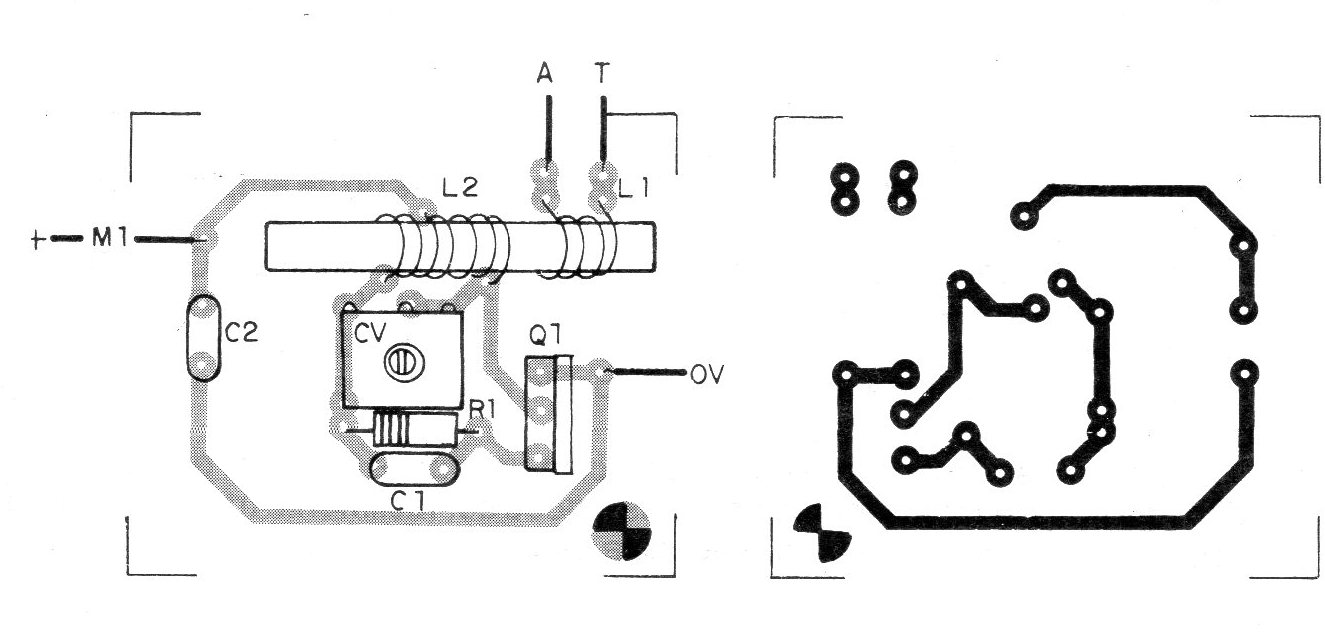

A disposição dos componentes numa placa de circuito impresso é mostrada na figura 2.
A bobina L2 consta de 20 + 20 espiras de fio 28 num bastão de ferrite de 1 cm de diâmetro com 10 a 15 cm de comprimento. L2 consiste em 10 espiras do mesmo tio enroladas no mesmo bastão de L1.
Para usar, sintonize o aparelho em CV e estique as antenas formando um dipolo ou ligando um dos fios a terra. Depois é só emitir os sinais. O operador deve conhecer o código Morse.
Lista de Material
SEMICONDUTORES
Q1 - BD135 - transistor NPN de potência
RESISTORES
R1 - 8,2 k - resistor (cinza, vermelho, vermelho)
CAPACITORES
CV - variável de 150 a 800 pF
C1 - 10 nF - capacitor cerâmico
C2 - 100 nF - capacitor cerâmico
DIVERSOS
M1 - Manipulador
L1 - L2 - bobinas - ver texto
Placa de circuito impresso, caixa para montagem, fios com garras para conectar a bateria ou outra fonte de energia, solda, etc.
Obs. Este projeto é de um livro nosso de espionagem dos anos 80, mas atualizado em 2015. Sua montagem ainda é atual pelos componentes usados.
