O circuito descrito poderá ser aplicado para monitoramento da temperatura ambiente, de ambientes internos ou de equipamentos diversos.
Nota: Artigo publicado na revista Eletrônica Total 148 de 2011.
Parte 1 – AD595 - Amplificador para Termopar Monolítico com Junção Fria de Compensação
Descrição Geral
O AD595 é um amplificador de instrumentação completo com junção de compensação fria para termopar em um único chip monolítico. Combina uma referência de ponto de gelo com um amplificador pré-calibrado para produzir um alto nível (10 mV/°C) de saída, diretamente de um sinal de termopar.
Características principais:
• Baixa impedância da tensão de saída: 10 mV/°C;
• Compensação de ponto de gelo embutida;
• Alimentação com larga variação: +5 V para +15 V;
• Para uso de termopar tipo K;
• Baixo Consumo de Energia: < 1 mW, típico.

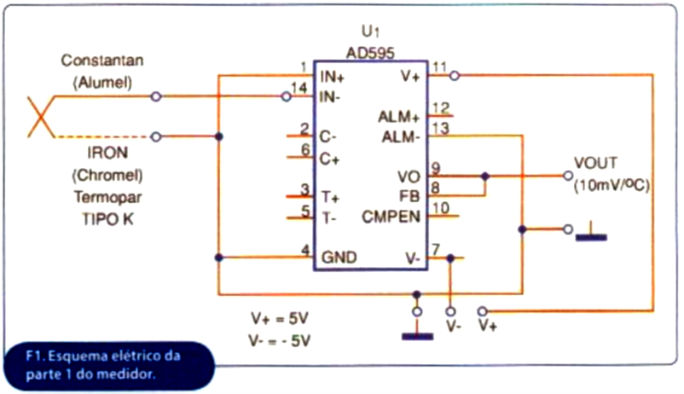

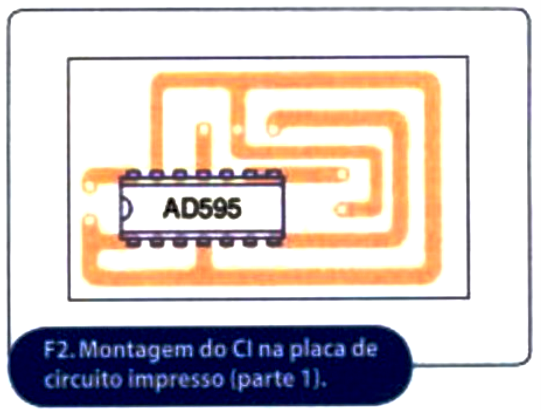

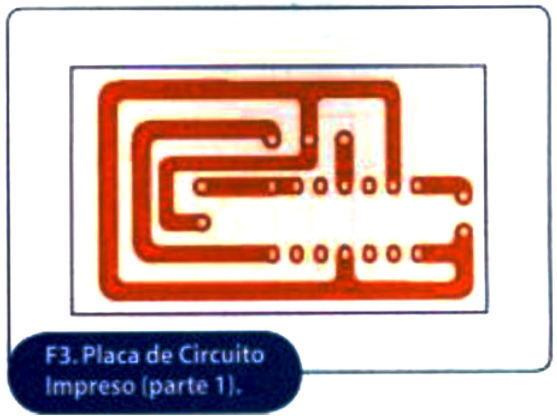

Veja a figura 1 (Esquema Elétrico - Parte 1 do Medidor) e as figuras 2 e 3 (PCIs da Parte 1 do Medidor).
Parte 2 - CA3161 - BCD para Decodificador de Sete Segmentos / Driver
Descrição Geral
O CA3161 é um circuito integrado monolítico que realiza o BCD para a função de decodificação de sete segmentos e características de driver de segmento de corrente constante. Quando usado com o conversor CA3162E A/D, o CA3161E provê um completo sistema de estágio de leitura digital com um número mínimo de partes externas.
Características principais:
• Compatível com níveis de entrada lógica TTL;
• Saídas de segmento de corrente constante (valor típico = 25 mA);
• Elimina a necessidade de resistores limitadores de corrente para a saída;
• Pinagem compatível com outros decodificadores industriais padronizados;
• Baixa dissipação de potência em standby (valor típico = 18 mW).
Informação de Valores Térmicos Máximos Absolutos:
• Tensão DC de Alimentação (entre terminais 1 e 10) …. +7 V;
• Tensão de Entrada (Terminais 1, 2, 6, e 7) .......+5,5V. Tensão de Saída:
• Saída Desligada....... +7 V;
• Saída Ligada.......+10 V.
Condições de operação:
• Variação de temp.: 0 °C a 75 °C;
• Resistência térmica OJA (°C/W);
• PDIP Package 100 °C/W;
• Temp. máx. da junção...... 150 °C;
• Variação máx. de temp. de armazenamento...... -65 °C a 150 °C.
• Temperatura Máxima para Soldagem (soldando 10 s) ....... 300 °C. CA3162- Conversores A/D para display de 3 dígitos
Descrição Geral
O CA3162E e CA3162AE são conversores A/D I2L monolíticos que fornecem uma saída multiplexada BCD de 3 dígitos.
Eles são usados com o CA3161E (Decodificador/Driver BCD-para-sete-seg- mentos) e um mínimo de partes externas para implementar um completo display de 3 dígitos. O CA3162AE é idêntico ao CA3162E, exceto para uma operação com variação de temperatura estendida. Características principais:
• Conversão A/D Declive Dupla;
• Display BCD Multiplexado;
• Tensão de Referência de Abertura com Faixa Interna Ultra estável;
• Capaz de ler 99 mV abaixo do terra com Alimentação Simples;
• Entrada Diferencial;
• Contagem Interna-Nenhum Clock Externo Requerido;
• Escolha de Baixa Velocidade (4 Hz) ou Alta Velocidade (96 Hz).
Taxa de Conversão:
• "Hold" inibe Conversão, mas mantém Demora;
• Indicação de Escala Ultrapassada;
• "EEE" para Leitura Maior que +999 mV; "-" Para ler mais negativo que -99 mV, quando usado CA3161E.
Informação de Valores Térmicos Máximos Absolutos:
• Tensão DC de Alimentação (Entre os Pinos 7 e 14) ...... +7 V;
• Tensão de Entrada (Pino 10 ou 11 para o Terra) ....... 15 V
Condições de Operação:
• Variação de Temperatura
• CA3162E.…. 0 até 75 °C
• Resistência Térmica (típica) 0JA (°C/W);
• Invólucro....... 90 °C/W
• Temp. máx. da junção...... 150 °C;
• Variação máx. de temp. de Armazenamento......-65 °C até 150 °C;
• Temperatura Máxima para Soldagem (soldagem 10 s) ....... 300 °C;

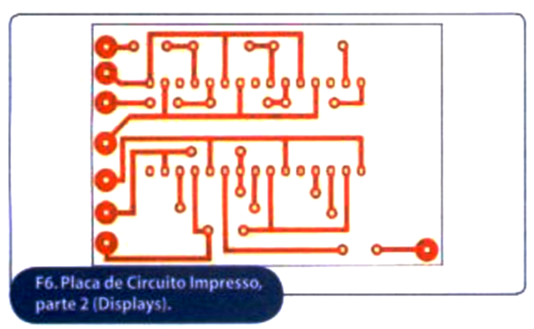

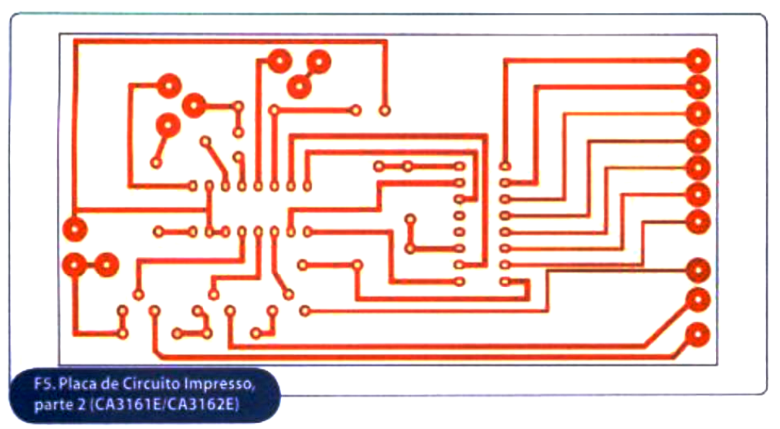

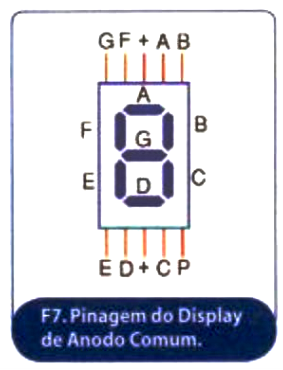

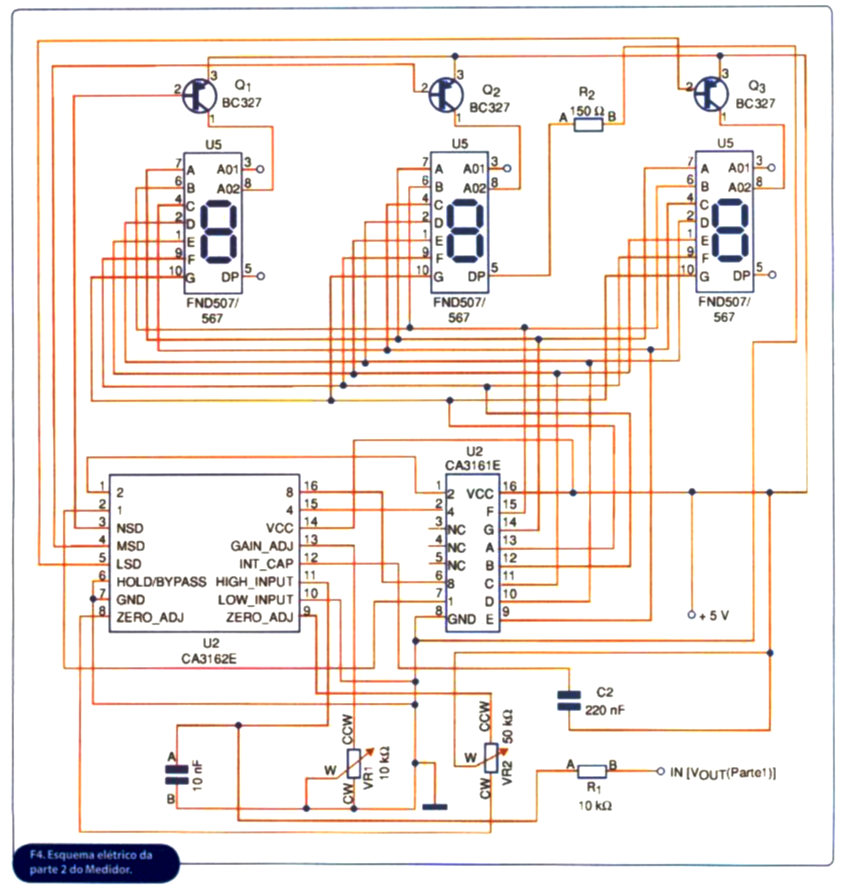

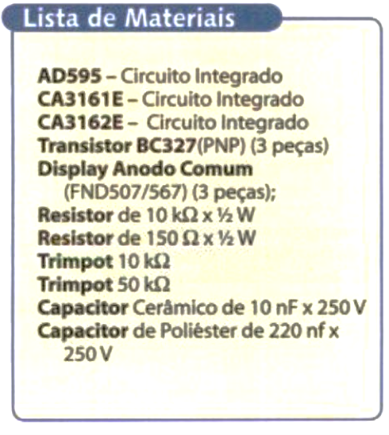

Acompanhe na figura 4 (Esquema Elétrico - Parte 2 do Medidor) e nas figuras 5, 6 (PCIs da Parte 2 do Medidor). Na figura 7 é mostrada a pinagem do Display de Anodo comum.
