Em interessante artigo Bill Laumeister da Maxim ( https://www.maximintegrated.com/en/app-notes/index.mvp/id/5686 ) mostra que o projetista deve tomar muito cuidado com os componentes que aparentemente são passivos tais como resistores, pois eles podem apresentar comportamentos bem diferente disso, influindo no desempenho de um circuito. Neste artigo, comentamos o trabalho deste Engenheiro de Aplicações Estratégicas deixando por conta do leitor que domina o inglês ver o artigo completo no link acima.
Segundo o artigo, mesmo componentes passivos (que não amplificam ou geram sinais) podem modificar um sinal de uma forma inesperado, afetando o desempenho de um projeto.
O que ocorre é que mesmo na teoria um resistor tendo uma curva de comportamento linear, na prática e principalmente para sinais, sua resposta não é linear o que nem sempre é levado em conta por um projetista, principalmente os menos experientes.
Da mesma forma, outros componentes comuns como indutores, capacitores, conectores e até mesmo a placa de circuito impresso pode apresentar comportamento semelhante o que foi abordado pelo autor em artigo anterior da série.
Segundo o autor, um simples resistor, na realidade não é tão simples.
A fabricação de um resistor esbarra com problemas bastante complexos que não são resolvidos por simples cálculos ou escolha de materiais.
Temos o costume de escolher um resistor apenas levando em consideração tolerância e preço, e o autor cita o Dr. Zandman, autor de livro sobre o assunto fundador da Vishay Intertechnology.
No livro, o Dr. Zandman explora as limitações da Lei de Ohm, mostrando suas variações quando tratamos dos resistores no mundo real.
No artigo de Bill Laumeister destaca o fato de que resistores introduzem erros e por isso, especial cuidado deve ser tomado com a tolerância.
Ele toma como exemplo um sistema com 12 bits de resolução onde o LSB (bit menos significativo) tem uma parte em 9192 da escala de valores, ou 0,012% ou ainda 122 ppm.
Olhando o catálogo da Mouser vemos que existem centenas de resistores com 1% de tolerância, com coeficientes de temperatura de 100 ppm/oC.
Isso significa que uma pequena variação de temperatura de 1º C já causa um desvio de um dígito menos significativo na escala (LSB).
Mesmo escolhendo resistores de 0,1% de tolerância com +/-15 ppm/oC uma variação de 5º C na temperatura do sistema já significa 1 LSB.

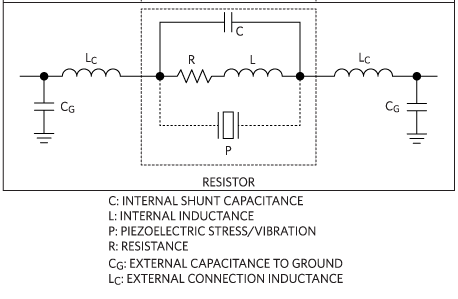

Indo além, o autor explora o circuito real de um resistor com seus elementos parasitas, mostrado na figura abaixo.
Desejamos apenas um resistor, mas na verdade estamos inserindo em nosso projeto um complexo circuito que pode afetar em muito seu desempenho, dependendo do tipo de sinal com que ele trabalha.
Enfim, um resistor não é somente um resistor e precisamos estar atentos a isso. Veja mais no site da Maxim no link:
https://www.maximintegrated.com/en/app-notes/index.mvp/id/5686
