Dizemos que resistores, lâmpadas ou outros dispositivos estão ligados em série, quando a corrente passa por eles em sequência.

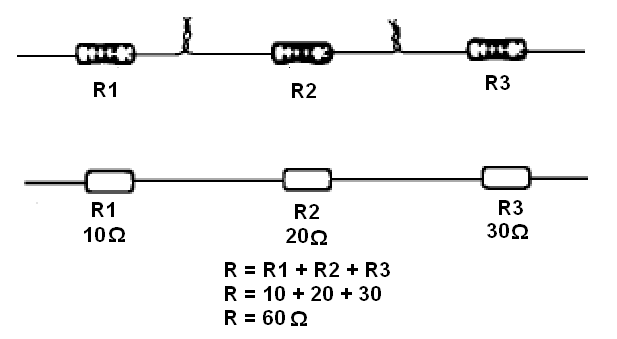

Quando ligamos resistores em série, conforme mostra a figura 1, a resistência resultante que obtemos equivale à soma das resistências dos resistores associados.
Veja que ligar “em série” é fazer com que a mesma corrente passe por um após outro.
Nesse exemplo tomamos a associação de resistores de 10, 20 e 30 ohms, o que resulta numa resistência total de 60 ohms.
Podemos escrever a seguinte fórmula para o cálculo da resistência equivalente a uma associação de resistores em série:
R = R1 + R2 + R3 + ....... + Rn (f3.7)
Onde: R é a resistência equivalente (em ohms)
R1, R2, R3....Rn são as resistências dos resistores associados (em ohms)
Propriedades da Associação Série:
a) Todos os resistores são percorridos pela mesma intensidade de corrente
b) O maior resistor dissipa mais calor
c) A resistência equivalente é maior do que o maior resistor associado
d) O maior resistor está submetido à maior tensão
Observe que para a última propriedade, se ligamos uma associação de resistores a uma fonte de tensão, a tensão dessa fonte ficará dividida proporcionalmente entre os resistores, conforme você pode na figura 2.
Essa propriedade é importante, pois nos permite usar resistores ligados em série como "divisores de tensão".
Podemos obter tensões menores de um circuito, simplesmente escolhendo de forma apropriada os valores dos resistores que vamos ligar em série.
Na figura 3 temos um exemplo em que obtemos uma tensão de 8 V a partir de uma fonte de 12 V usando resistores.
Evidentemente, o cálculo de um divisor pode ser um muito mais complicado na prática do que a simples divisão proporcional, pois temos de levar em conta a corrente que deve ser fornecida ao circuito que vai ser alimentado pelo divisor.
Do livro Curso Básico de Eletrônica de Newton C. Braga
