Existem diversos tipos de provas que podem ser feitas para se comprovar o estado de um alto-falante comum de bobina móvel. Estes componentes basicamente são formados por uma bobina móvel que é acoplada a um cone. Assim, o teste elétrico basicamente consiste em se verificar o estado da bobina. Um teste dinâmico pode ser feito para se verificar a reprodução, eventuais distorções devido à problemas mecânicos ou rasgos no cone. Os testes elétricos simples podem ser feitos com um provador de continuidade ou multímetro e os testes dinâmicos com um amplificador ou outra fonte de sinal. Aqui descreveremos o teste simples feito com o multímetro que basicamente consiste em um teste;
• De continuidade da bobina móvel
• Em alto-falantes de qualquer impedância entre 1 a mais de 100 ohms.
Com esta prova apenas a continuidade da bobina móvel de um alto-falante é verificada já que a existência eventual de curtos ou outros problemas exige uma prova dinâmica. Também não é possível medir a impedância do alto-falante.
Procedimento:
a) Coloque o multímetro na escala mais baixa de resistências: OHMS x1 ou OHMS x10 para os analógicos. Se for digital as escalas podem ser de 200 ou 2000 ohms.
b) Zere o multímetro - isso não é necessário para os tipos digitais.
c) Encoste as pontas de prova nos terminais do alto-falante que deve estar desligado de qualquer circuito. Anote o valor lido.

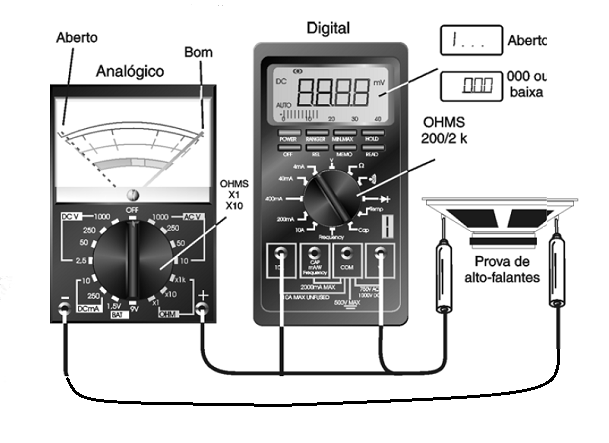

Na figura 1 mostramos o procedimento para esta prova.
Interpretação:
• Baixa resistência - a bobina móvel apresenta continuidade (pode também estar em curto)
• Resistência infinita - a bobina está aberta - certamente o alto-falantes está ruim.
Leitura =
Condição
Baixa resistência ou nula =
Bom
Resistência infinita =
Aberto
Observação:
Lembramos que com este teste a resistência lida no multímetro é a resistência ohmica da bobina que nada tem a ver com a impedância.
Normalmente a impedância é especificada para uma frequência de 400 ou 1000 Hz, e tem um valor relativamente maior em relação à resistência ohmica.
Importante:
Constatando através deste teste que a bobina se encontra interrompida, é conveniente fazer uma verificação visual das partes elétricas do alto-falante, pois o problema pode até ter soluções simples.
Em alguns casos, a interrupção ocorrer entre o fio de ligação à bobina e os terminais - o que permite que uma emenda seja feita.
Atenção:
Nos tweeters em que existem capacitores embutidos em série com a bobina móvel, este teste não é válido.
O teste é exatamente o mesmo de um capacitor eletrolítico já que se a bobina tiver continuidade, o efeito elétrico é de um capacitor.
Sugestão:
Uma prova de curto com a carcaça pode ser interessante em alguns tipos de alto-falantes.
Do livro: Como Testar Componentes de Newton C. Braga – nele são encontrados outros tipos de testes para alto-falantes
