Quando um interruptor é fechado, o contacto elétrico não estabelecido imediatamente.
Os contactos mecânicos, como os usados em chaves, relés e sensores produzem ruídos quando eles se fixam na posição final.

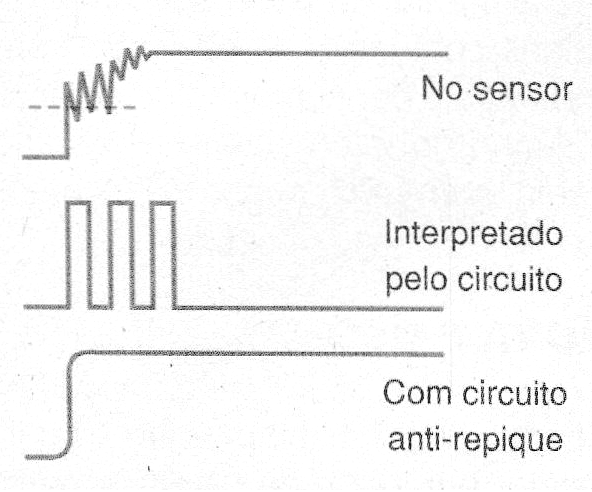

Eles “vibram” ou oscilam fazendo um contacto intermitente durante os poucos milissegundos que demora para que eles tenham sua posição estabilizada. Isso é mostrado na figura 1.
Circuitos lógicos como os CMOS e TTL, e mesmo outras aplicações de alta velocidade podem ser suficientemente rápidos para reconhecer cada repique dado pelo contacto, interpretando-os como abertura e fechamento do circuito.
Assim, fechando a chave apenas uma vez, o circuito pode ser “enganado” pelos repiques e em lugar de um único pulso, produzir diversos deles.
Para evitar este problema, quando usamos sensores, chaves, relés e outros dispositivos que ligam e desligam através de contatos mecânicos, é preciso agregar um circuito de condicionamento ou “debouncing”.
O circuito mais simples para essa finalidade é formado por um resistor e um capacitor. No entanto, podemos usar monoestáveis para esta finalidade, conforme mostrado na figura 2.
Quando o circuito é fechado, a tensão sobre suavemente através do capacitor carregando de modo que apenas uma oscilação de tensão é produzida, mesmo quando diversos pulsos são gerados pela chave.
Outros circuitos podem ser usados para evitar o mesmo problema.
