É a corrente que causa a movimentação da agulha até o final da escala ou corrente máxima que um instrumento analógico pode medir.
Para os multímetros analógicos comuns são típicos os valores de instrumentos usados os seguintes:
0 - 50 uA
0 - 100 uA
0 - 200 uA
0 - 1 mA
Veja então que, quanto menor for o valor do fundo de escala do instrumento usado no seu multímetro mais sensível ele é, pois menor é a corrente que ele pode medir.
Na realidade, a sensibilidade não será propriamente especificada em função do fundo de escala do instrumento, mas sim em função de outra grandeza que decorre desta.
A especificação de fundo de escala de um instrumento é importante no momento em que você resolver montar algum equipamento que o use.
Um princípio importante da física nos mostra que não podemos medir nenhuma quantidade sem afetá-la por isso.

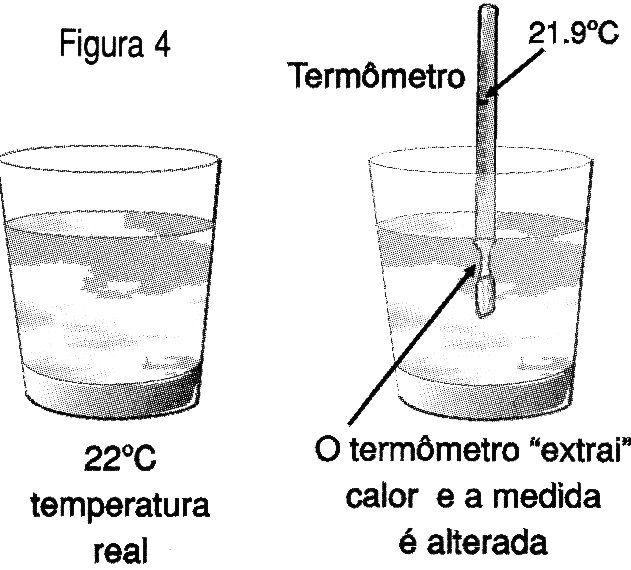

Para medir a temperatura de um corpo, um termômetro, na realidade "extrai" um pouco de calor deste corpo modificando sua temperatura, conforme sugere a figura 1.
Quando usamos um instrumento de bobina móvel para medir a corrente num circuito, esta corrente tem sua intensidade afetada, porque o instrumento representa uma resistência que a reduz.
Você deve ter percebido que um instrumento será tanto melhor quanto menor for a resistência de sua bobina, pois assim sua influência na corrente que está sendo medida também será menor.
Para representar sua resistência interna (resistência da bobina) é usado ao lado do símbolo do galvanômetro o símbolo de um resistor. Junto ao símbolo encontramos a indicação dos limites da escala ou seja, o valor mínimo (normalmente zero) e o valor máximo (fundo de escala).
Pelo que o leitor deve ter percebido, o uso de um instrumento nesta forma é muito simples: para medir uma corrente, tudo que temos de fazer é forçá-la a circular por este instrumento, ou seja, devemos ligá-lo em série com o circuito.

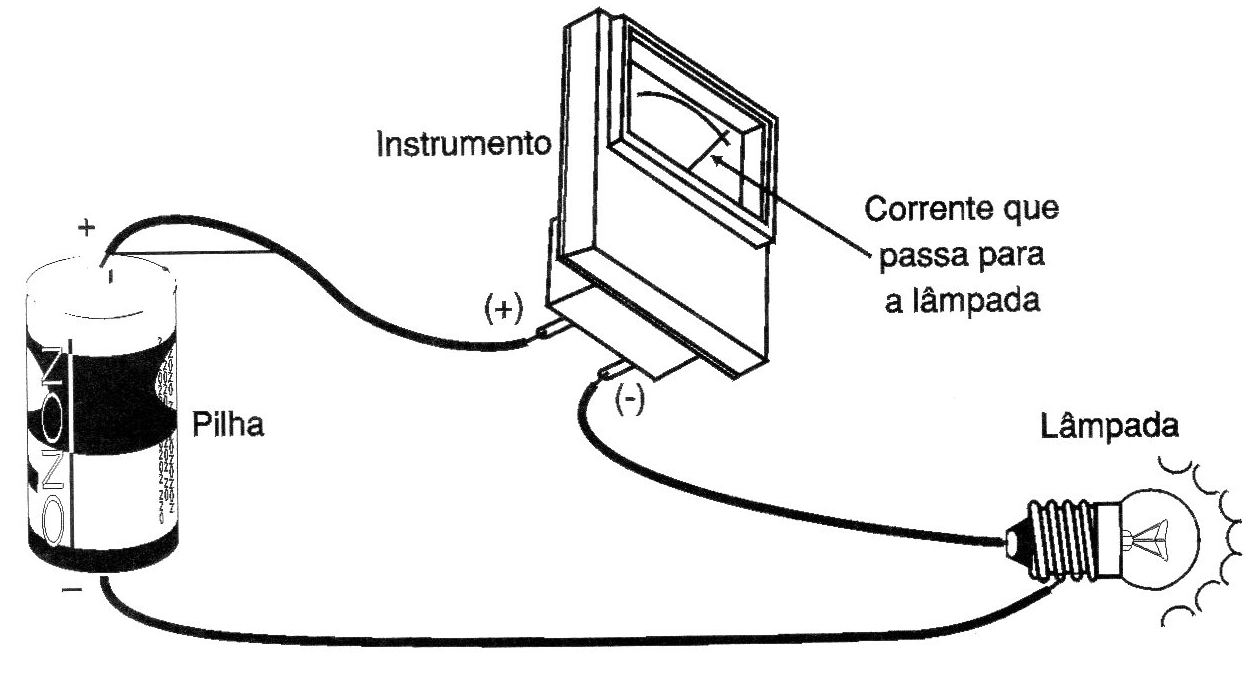

Na figura 2 mostramos de que modo podemos usar este instrumento para medir a corrente que circula por uma lâmpada ligada a uma pilha.
Observe que tanto faz ligar o instrumento antes ou depois da lâmpada, pois um circuito elétrico, como o nome diz, é um percurso fechado e em todos os seus pontos a intensidade que vamos medir é a mesma.
