A finalidade deste circuito é acelerar a queima de um fusível quando a corrente ultrapassa certo valor.
A ação rápida do SCR é responsável pela queima do fusível.
Essa aplicação é importante porque se a corrente ultrapassa muito pouco certo valor, o tempo que o fusível demora para se aquecer e queimar pode ser longo demais para impedir que danos ocorram no circuito.
O circuito típico para esse tipo de aplicação é mostrado na figura 1 onde a corrente de disparo é determinada pelo valor de R, segundo a seguinte fórmula:
R = V/I
Onde:
V é a tensão de disparo do SCR normalmente entre 0,8 e 1,2 V para os tipos da série 106.
R é o valor do resistor de proteção (volts)
I é a corrente de disparo (ampères)

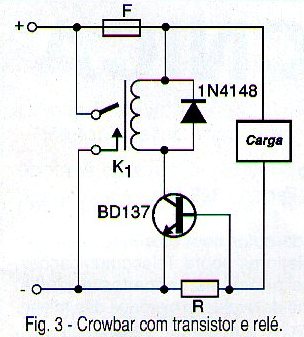

Quando o transistor conduz ele aciona o relé pondo em curto o circuito fazendo com que o fusível de proteção queime.
Com a abertura do fusível, a carga deixa de receber alimentação.
Se bem que o transistor vai conduzir por um intervalo de tempo muito curto quando disparado, não necessitando portanto de dissipador de calor, ele deve ser capaz de manusear a corrente que queima o fusível.
Variações deste circuito podem fazer uso de outros elementos de disparo como, por exemplo, um SCR, que disparado coloca a linha de alimentação em curto e, com isso, provocando a queima de um fusível, conforme mostra a figura 2.
Este circuito é acionado pela tensão, quando ela supera um certo valor dado pelo zener.
Do livro Eletrônica Para Mecatrônica de Newton C. Braga
