Defeito: Aparelho em curto
Autor: José Luiz de Mello – Rio de Janeiro - RJ
Relato:
Ao verificar o aparelho encontrei o fusível de entrada queimado indicando componentes em curto. Ligando o aparelho em série com uma lâmpada comecei a análise do circuito pela fonte. A lâmpada acendia com o brilho muito forte. Continuei a pesquisa de componentes encontrando o diodo D503 em curto. Feita a substituição dos 4 diodos por 8 diodos em paralelo tipo SK3/02 o aparelho voltou a funcionar normalmente.

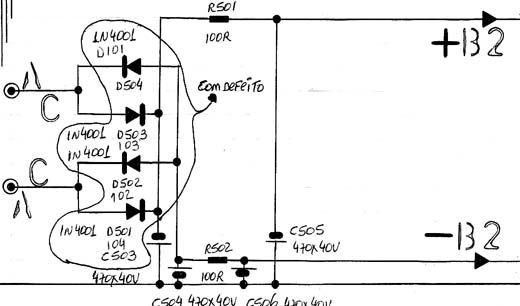

Diagrama do setor com defeito feito pelo autor.
