Marca: Philips
Defeito: Não liga
Autor: Alexandre J. Nário
Relato:

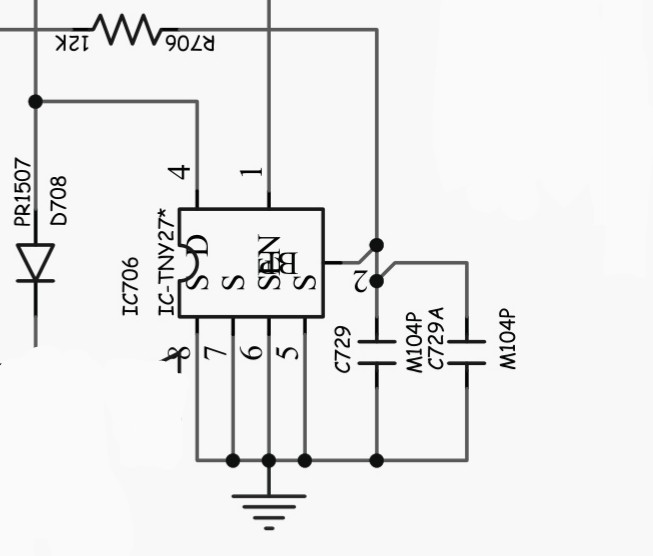

Pelas características do problema apresentado, iniciei a reparação pelo o circuito da fonte de alimentação. Pude perceber, com o auxílio do osciloscópio, que a tensão +12V estava oscilando bastante (pulsando). Desliguei o aparelho e com o multímetro testei os componentes associados ao integrado regulador chaveador IC706 (TNY27PN). Encontrei o capacitor cerâmico C729 (100nF) com fugas elevadas, praticamente em curto. Realizei a sua substituição e o defeito desapareceu.
| Clique na imagem para ampliar |
