Marca: Benq
Defeito: Totalmente Inoperante
Autor: Alexandre J. Nário
Relato:

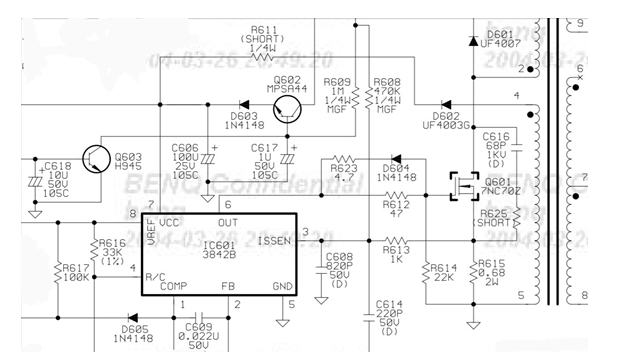

Ao abrir o aparelho pude sentir um forte cheiro de queimado. Fiz uma inspeção visual e encontrei o integrado IC601 (UC3842B) carbonizado e o resistor R611 estourado. Testando o diodo D602 (UF4003) encontrei-o em curto. O integrado IC601 é um controlador PWM de alto desempenho, responsável pela geração de pulsos que mantém a fonte oscilando. O diodo D602 é um retificador ultra rápido de alta eficiência, encarregado de fornecer a tensão +B (24V) para o IC601. Quanto ao resistor R611, não tinha seu valor ôhmico no diagrama. Pela sua posição no esquema, fiz a sua troca por outro resistor de baixo valor (0,33Ω). Ao substituir os três componentes, liguei o monitor em série com uma lâmpada de 150W para evitar possíveis danos ao aparelho caso existam outros curtos, mas o seu funcionamento foi restabelecido.
