Marca: CCE
Defeito: Só funciona em 220V
Autor: Alexandre J. Nário
Relato:

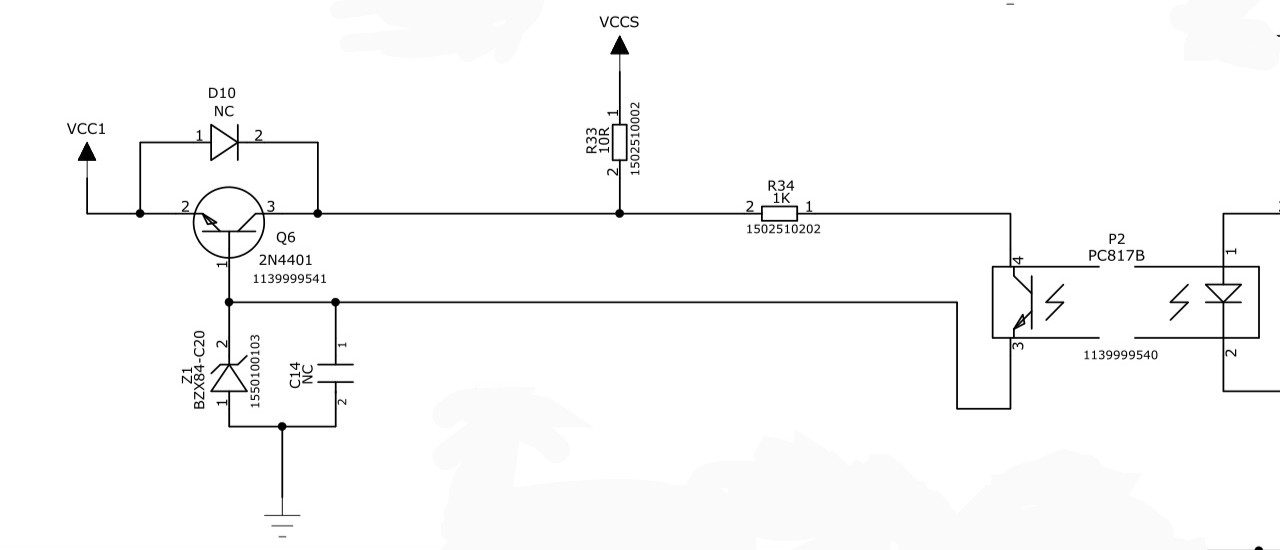

Baseando-se nos sintomas apresentados, iniciei as análises pela fonte de alimentação. Com o auxílio do diagrama elétrico, comecei verificando as tensões nos principais pontos de testes (test point). A tensão Vcc1, no emissor do transistor SMD Q6 estava ausente. Retirei o transistor Q6 (2N4401) do circuito e, ao testá-lo, encontrei-o com suas junções abertas. Como não encontrei o componente com o encapsulamento original (SMD), fiz sua troca pelo seu equivalente discreto comum. Com o procedimento, o defeito foi resolvido.
| Clique na imagem para ampliar |
