MARCA: Philco
DEFEITO: Depois de alguns minutos ligado, desligava sozinho
AUTOR: Hermes Henrique de Souza Vieira - Pelotas — RS
RELATO:

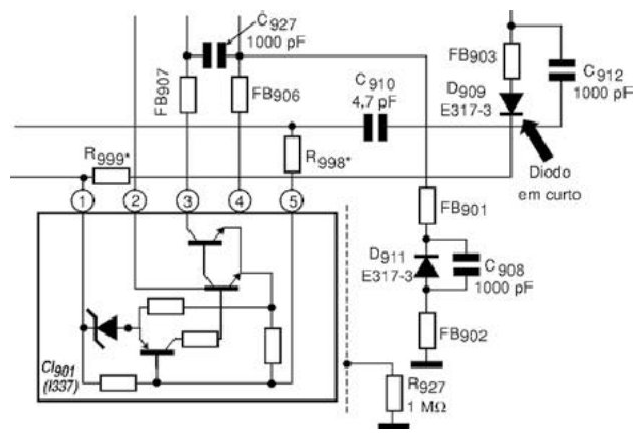

Comecei a análise medindo a tensão de saída da fonte (111,5 V), constatando que, quando o aparelho era ligado, subia demasiadamente acionando a proteção e desligando-o. O CI901 é o responsável pelo controle da tensão de saída da fonte. Poderia ser ele o causador do defeito, mas antes de optar pela sua substituição fiz uma rigorosa verificação nos componentes ligados a CI901. Depois de vários testes nos componentes deste circuito, encontrei o diodo D909 (E317-3) em curto. Com a troca do diodo, o aparelho voltou a funcionar normalmente.
| Clique na imagem para ampliar |
