MARCA: Samsung
DEFEITO: Sem som e sem imagem
AUTOR: José Adelmo Costa — Porto Alegre – RS
RELATO:

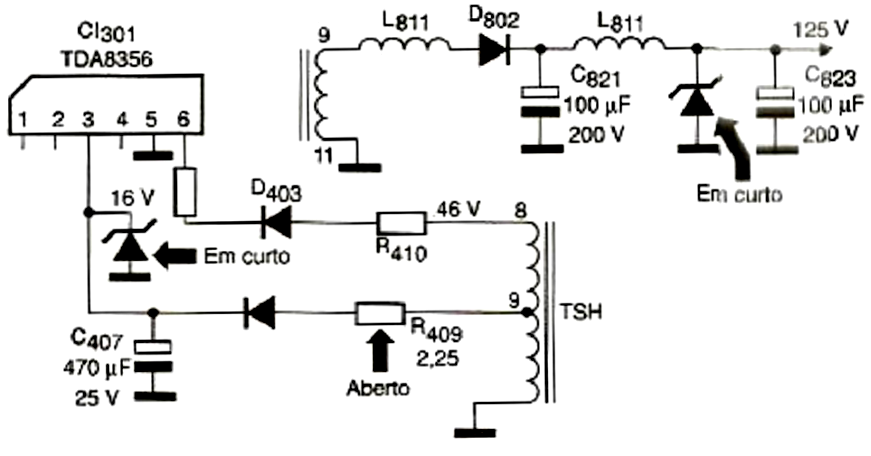

A fonte não partia porque o diodo zener para 130 V encontrava-se em curto. Após a substituição desse componente, o aparelho voltou a funcionar porém o vertical não abria. Ao medir o pino 3 (Vcc) do CI 301 TDA8356, em lugar de 16 V não descobri nenhuma tensão e o resistor R409 de 2,2 ohms que vinha do pino 9 do TSH achava-se aberto, indicando haver curto na linha de alimentação dos 16 V.
Ao medir essa linha, encontrei o diodo zener de 16 V em curto. Troquei o referido zener e substitui também o CI de saída vertical para evitar problemas futuros. Com isso, o aparelho voltou a operar normalmente.
| Clique na imagem para ampliar |
