Marca: Century
Defeito: Funcionamento Intermitente
Autor: Alexandre J. Nário
Relato:

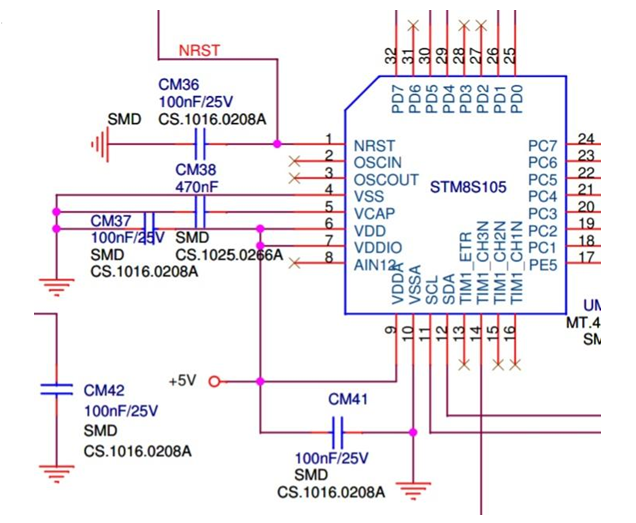

Como este receptor estava apresentando um comportamento de desligar aleatório, minhas suspeitas recaíram sobre dois circuitos principais: fonte de alimentação e circuito de reset do microcontrolador. Analisando a fonte, nada de anormal foi encontrado. Parti então para circuito de reset (terminal 1 do microcontrolador UM11). Todas as vezes que se liga o aparelho, o terminal 1 desse integrado muda de nível, reposicionando todas as informações básicas de funcionamento do receptor. Conferindo a tensão neste pino, notei que não se alterava ao ligar o aparelho. Analisando a malha do reset encontrei o capacitor CM36 (100nF/25V) com fugas elevadas. Feita sua troca, o aparelho não apresentou mais problemas.
