Marca: Sony
Defeito: Funcionamento intermitente
Autor: Alexandre José Nário – Jataúba – PE
Relato:

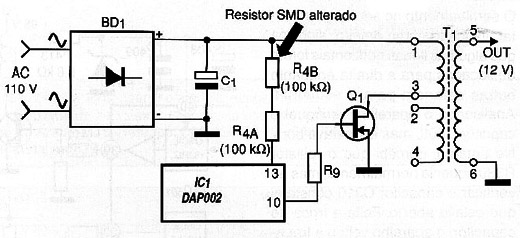

Depois de uma inspeção visual em busca de problemas de contato ou solda, não encontrando nada de anormal, liguei o aparelho, e com o voltímetro percebi que, quando o defeito se manifestava, a alimentação de 12 V x 7,2 A desaparecia. O problema estava, portanto na fonte chaveada. Ao analisar o circuito da fonte, notei que não havia tensão no terminal 13 do integrado IC1 (DAP002), responsável pela inicialização da fonte. Segui a linha de +B em direção ao integrado e encontrei o resistor SMD R4B (100 k Ω) alterado para algo em torno de 200 k. Esta alteração estava ocasionando a intermitência do aparelho. Como não dispunha de um resistor SMD equivalente, fiz sua substituição por um resistor discreto comum. Ao religar o aparelho, o funcionamento normal foi restabelecido.
