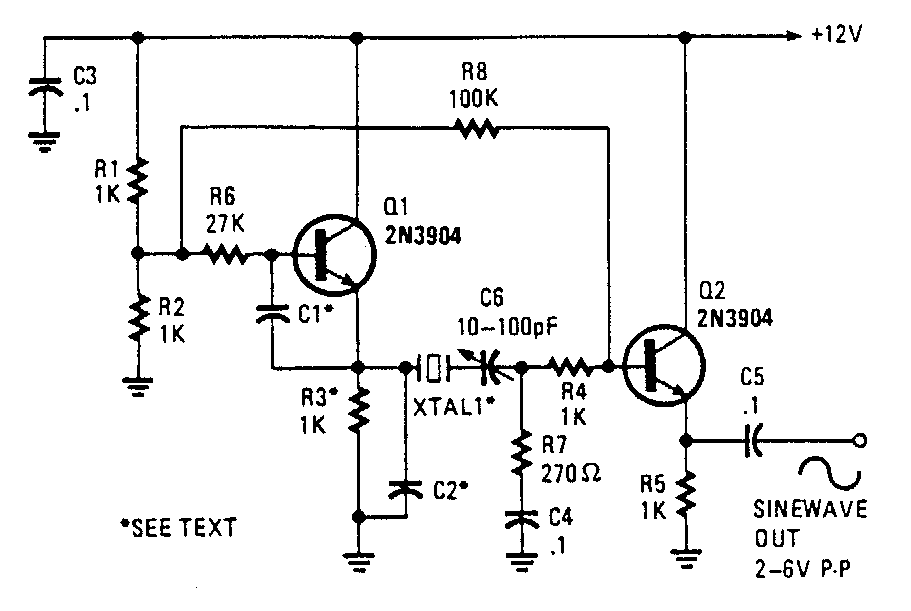

Encontrado numa Popular Electronics dos anos 90, este circuito pode gerar sinais senoidais até uns10 MHz, dependendo do cristal utilizado. O capacitor C2 depende da frequência ficando entre 150 pF e 2700 pF.
| Clique na imagem para ampliar |
Encontrado numa Popular Electronics dos anos 90, este circuito pode gerar sinais senoidais até uns10 MHz, dependendo do cristal utilizado. O capacitor C2 depende da frequência ficando entre 150 pF e 2700 pF.
