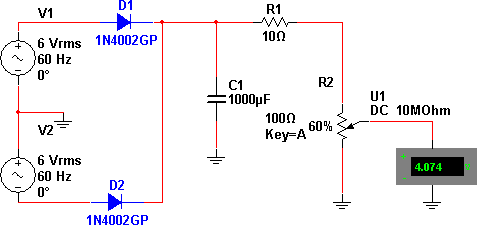

Esta fonte simples pode fornecer correntes até 50 mA a uma carga ligada em sua saída. A tensão será ajustada no potenciômetro R2 que deve ser de fio. O resistor R1 é de 1 W de dissipação. O transformador tem enrolamento secundário de 6 V com uma corrente máxima de 100 mA. Como a fonte não tem regulagem, a tensão deve ser ajustada com base num voltímetro ligado em sua saída, pois depende da carga. Trata-se de fonte ideal para pequenos projetos experimentais que podem funcionar com uma boa faixa de tensões, sem problemas. Na simulação ligamos um voltímetro na saída e a tensão é ajustada pela tecla A, que atua sobre o potenciômetro.



 Mini-Fonte Variável 0-6 V
Mini-Fonte Variável 0-6 V





Download da simulação e netlist
