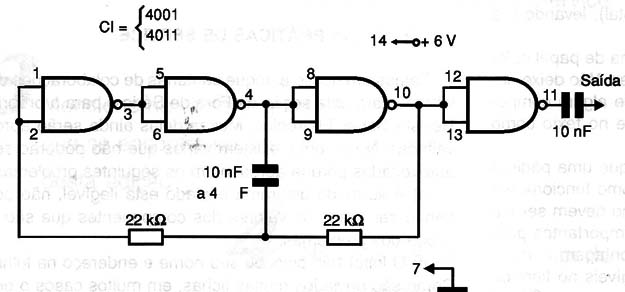

O injetor de sinais ilustrado na figura utiliza um único circuito integrado e gera sinais retangulares ricos em harmônicas. A alimentação pode ser feita com tensões entre 5 e 12 V, mas sugerimos 6 V, o que corresponde ao uso de 4 pilhas comuns. O negativo da injeção é o polo negativo das pilhas, e o capacitor pode ser alterado para que se obtenha uma freqüência conforme a aplicação desejada.
