Se você precisa de tensões de 1 a 12 V com corrente até 1 A a partir de uma fonte de tensão maior fixa, até uns 20 V, por exemplo, o regulador descrito neste artigo, consiste numa solução interessante.
O circuito consiste num regulador com diodo zener. Os valores de alguns componentes dependem da tensão que desejamos na saída.
Assim, o diodo zener deve ter uma tensão 0,6 V maior do que a tensão desejada na saída. Por exemplo, para obter 1,5 V, usamos um zener de 2,1 V. Para obter 12 V usamos um zener de 12,6 V.
O resistor R depende da diferença entre a tensão de entrada e a tensão de saída, conforme a seguinte tabela:
Diferença de tensão = R
2 a 6 V = 220 ?
6 a 9 V = 330 ?
9 a 12 V = 470 ?

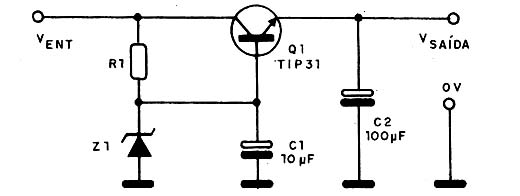

Na figura 1 temos o diagrama do regulador.

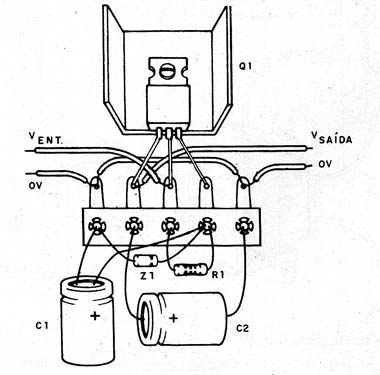

Na figura 2 temos a disposição dos componentes numa ponte de terminais.
O transistor deve ser dotado de radiador de calor. Pode ser usado o BD135 para correntes até 500 mA. Os capacitores eletrolíticos devem ter uma tensão de trabalho 50% maior do que a tensão de entrada.
Z1- Diodo zener de 400 mA a 1 W- ver texto
R1- Resistor de 1/4 ou 1/2 W - ver texto
C1- 10 µF - capacitor eletrolítico
C2- 100 µF - capacitor eletrolítico
Diversos:
Ponte de terminais, radiador de calor para o transistor, fios, solda, etc.
